Bandes transporteuses courbes : optimisez votre espace et vos processus

En un coup d"œil

Introduction à la technologie des convoyeurs à bande courbe

Un convoyeur à bande incurvée est un système de manutention industriel spécialisé conçu pour transporter des charges unitaires sur des trajectoires angulaires allant de 30 degrés à 180 degrés tout en maintenant un alignement et une vitesse continus du produit.

Les aménagements de manutention dans les installations industrielles modernes bénéficient rarement du luxe d’un espace linéaire sans fin et dégagé. Les lignes de production doivent naviguer dans les colonnes de support, les machines localisées, les stations de traitement et les murs des installations. Traditionnellement, le changement de direction de déplacement nécessitait des unités de transfert à angle droit, des transferts à descente et rotation ou des chaînes multibrins. Cependant, ces mécanismes de transfert traditionnels introduisent des risques opérationnels importants : l’orientation des produits est perturbée, les biens fragiles risquent d’être endommagés et de petits articles peuvent tomber dans des lacunes de transfert.

Un convoyeur à bande incurvé résout ces limitations mécaniques en offrant une surface de transport continue et lisse tout au long d'une courbe. Contrairement aux courroies droites, qui subissent une tension transversale uniforme, une courroie courbe doit gérer des vitesses linéaires différentielles. Le bord extérieur de la courroie parcourt une distance circonférentielle nettement plus longue que le bord intérieur au cours du même mouvement angulaire. Pour maintenir la stabilité, le tissu de la courroie est découpé avec précision en segments coniques, soutenus par des poulies d'entraînement et de queue coniques, et guidés le long de son périmètre extérieur par des roulements de précision continus ou des guides de chaîne.

Du point de vue de l’ingénierie structurelle, pourquoi cette conception conique est-elle nécessaire ? Si une bande transporteuse plate standard est forcée dans une géométrie incurvée, des forces de suivi latérales importantes font que la bande se plie, se déforme et migre vers le centre du rayon de braquage. En concevant le cadre avec un point central défini et en fabriquant la courroie comme un segment de cône, le système réalise un véritable mouvement radial. Chaque point de la surface de la bande se déplace à une vitesse angulaire proportionnelle à son rayon, permettant aux charges unitaires, qu"il s"agisse de lourdes boîtes en carton ondulé, de produits alimentaires délicats emballés ou de bagages d"aéroport en vrac, de naviguer en douceur dans les virages sans glisser, culbuter ou entrer en collision.

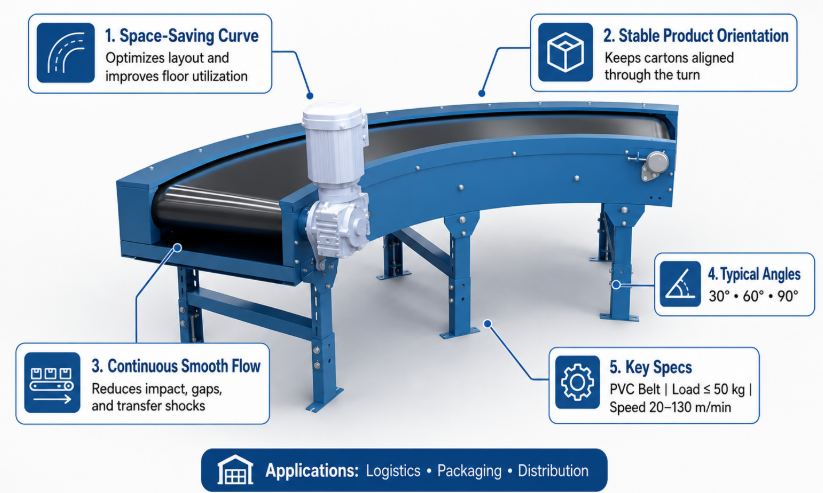

Principaux avantages spatiaux et de flux de travail

Les convoyeurs à bande incurvés optimisent l"utilisation de l"usine en remplaçant les transferts à angle droit encombrants par des courbes continues compactes, réduisant ainsi considérablement l"encombrement des équipements requis.

Lors de la conception d’une nouvelle usine de fabrication ou de la modernisation d’un entrepôt existant, l’utilisation de l’espace au sol a un impact direct sur le rendement du capital. L"intégration de sections de transport courbes offre des avantages mécaniques et opérationnels mesurables dans plusieurs catégories fonctionnelles :

1. Élimination des zones d"empreintes mortes

Les configurations de convoyeurs linéaires avec transferts escamotables à 90 degrés ou modules à table tournante nécessitent une superficie importante. Une unité de transfert pop-up nécessite une zone de boîte carrée égale à la plus longue diagonale du plus gros article transporté, plus des marges de sécurité. À l’inverse, un continu de convoyeur à bande incurvée système s’enroule étroitement autour des obstructions de l’usine, des colonnes et des murs structurels. Cet arc continu élimine les espaces morts, permettant aux installations de placer des machines de traitement ou des stations d'assemblage secondaire directement à côté du rayon de virage.

2. Préservation de l"orientation et de l"espacement des produits

Dans les opérations automatisées de numérisation, de pesage, de codage à barres et de tri, il est essentiel de maintenir un espacement précis des produits et une orientation directionnelle. Lorsqu"un colis heurte un poussoir à angle droit ou un rouleau escamotable traditionnel, son orientation se décale de 90 degrés, brouillant souvent l"alignement barométrique et modifiant les écarts entre les articles. Un convoyeur à bande incurvé maintient un positionnement relatif fixe entre le produit et la surface de la bande. Une boîte entrant dans la courbe alignée longitudinalement sort de la courbe exactement dans la même orientation par rapport à son vecteur, évitant ainsi les bourrages de lignes et éliminant le besoin d"un équipement de réorientation coûteux en aval.

3. Vitesse continue et capacités de débit plus élevées

Les transferts discontinus nécessitent que les éléments ralentissent, s"arrêtent ou subissent des changements d"accélération brusques lors des changements de direction. Cette limitation de vitesse gêne toute la vitesse de la ligne. Les convoyeurs à bande courbe fonctionnent à des vitesses élevées et continues, dépassant fréquemment 2,5 à 3,0 mètres par seconde. Puisqu’il n’y a pas de forces d’impact ni de retards de changement de direction, la capacité de débit augmente de façon exponentielle sans augmenter le frottement sur la ligne ou la consommation d’énergie.

4. Manutention douce des marchandises fragiles

Dans les industries pharmaceutique, électronique et de l’emballage alimentaire, les chocs mécaniques lors des points de transfert entraînent des taux élevés de dommages aux produits. La surface continue d"une bande incurvée soutient tout le profil inférieur de l"article transporté sur tout le rayon de braquage. En éliminant les espaces de transfert, les hauteurs de chute et les impacts mécaniques des poussoirs, la dégradation du produit est pratiquement éliminée.

Principes d"ingénierie et cinématique mécanique

La cinématique d"un convoyeur à bande courbe repose sur l"équilibrage de la tension radiale, la géométrie des poulies coniques et des systèmes de guidage périmétrique continu pour contrecarrer les forces de traction latérales vers l"intérieur.

Comprendre la physique d"un convoyeur à bande courbe nécessite d"analyser les forces vectorielles actives lors de la rotation. Lorsqu"une courroie tendue se déplace le long d"une trajectoire courbe, les forces de tension longitudinales dans la courroie génèrent un vecteur de force radiale nette dirigé vers le centre de rotation de la courbe. Sans contre-mécanismes structurels, cette force tirerait immédiatement la courroie de ses rouleaux de support vers le rayon intérieur.

Pour contrecarrer cette force radiale vers l"intérieur, les ingénieurs en mécanique mettent en œuvre trois stratégies structurelles de base :

Dynamique des poulies coniques

Les poulies des rouleaux d"extrémité d"un convoyeur à bande courbe ne sont pas cylindriques ; ce sont des profils coniques usinés avec précision. Le diamètre extérieur de la poulie est plus grand que le diamètre intérieur. Cette conicité du diamètre garantit que la vitesse de surface de la poulie à un rayon donné correspond à la vitesse linéaire théorique de la courroie à cette distance exacte du point central. Mathématiquement, la vitesse linéaire V au rayon R s"exprime comme suit :

V = w * R

Où w est la vitesse angulaire constante de l’arbre d’entraînement. En faisant correspondre le diamètre primitif de la poulie au trajet radial de la courroie, un contact de roulement pur est obtenu sur toute la face de la poulie, évitant ainsi une usure importante par frottement et une brûlure localisée de la courroie.

Systèmes de guidage de bord de périmètre

Pour absorber en continu la force radiale interne générée par la tension de la courroie, le bord extérieur de la courroie incurvée est équipé d"un ensemble de guidage spécialisé. Il existe deux principales approches d"ingénierie utilisées dans la fabrication moderne :

1. Roues à roulement de précision scellées : les roulements à billes de précision sont montés horizontalement le long du périmètre extérieur de la courroie à des intervalles rapprochés. Ces roulements fonctionnent à l'intérieur d'un rail de guidage en acier extrudé ou en aluminium robuste. Les roulements supportent la lourde charge de poussée vers l'intérieur tout en permettant à la courroie d'avancer avec une résistance de friction minimale.

2. Chaînes de guidage et pignons d'entraînement positif : Pour les applications industrielles intensives, une chaîne à rouleaux continue est fixée au bord extérieur du tissu de la courroie. Les pignons d'entraînement positif engagent la chaîne le long du rayon extérieur, entraînant directement la courroie et absorbant structurellement toutes les forces de traction vers l'intérieur.

Distribution de tension radiale

En raison de la géométrie de la courbe, les contraintes de traction ne sont pas réparties uniformément sur la largeur de la bande. Le périmètre extérieur connaît un étirement total plus élevé que le périmètre intérieur. Les courroies courbes robustes modernes sont fabriquées à partir de matériaux de carcasse synthétiques multicouches, généralement entrelacés de fibres de chaîne en polyester et de fibres de trame en polyamide, qui offrent une rigidité latérale élevée tout en conservant une flexibilité longitudinale autour des tambours d"entraînement coniques.

Spécifications techniques et anatomie du système

Un convoyeur à bande courbe se compose de composants de précision conçus pour supporter des contraintes mécaniques multiaxiales, des charges unitaires lourdes et un mouvement continu à grande vitesse.

Pour évaluer efficacement les systèmes de convoyeurs à bande courbe, les ingénieurs doivent analyser les spécifications structurelles de la transmission, du châssis, de la construction de la bande et des tolérances radiales.

Architecture du système d"entraînement

Les convoyeurs à bande courbe utilisent des motoréducteurs montés sur arbre direct ou des poulies de tête motorisées. Pour s"adapter à différentes contraintes spatiales, les unités d"entraînement peuvent être configurées dans plusieurs positions :

1. Entraînement de tête à rayon extérieur : positionné à l’extrémité de décharge sur l’arc extérieur. Cela offre un effet de levier mécanique optimal, car le couple est appliqué au point de distance radiale et de vitesse maximales.

2. Entraînement central sous-monté : positionné sous le lit de retour du cadre. Cette configuration maintient le profil global de la machine étroit, permettant un placement rapproché à côté de murs ou de lignes de convoyeurs parallèles.

3. Entraînement direct monté sur arbre : directement couplé à l'arbre du tambour d'entraînement conique, minimisant l'entretien de la chaîne d'entraînement et les pertes de transmission de puissance.

Structure du cadre et du lit coulissant

Le lit coulissant soutient la ceinture de transport active. Dans les convoyeurs courbes de haute précision, les lits coulissants sont découpés au laser dans des plaques d"acier inoxydable de haute qualité ou d"acier de construction à faible friction. La surface est souvent finie avec des feuilles de polymère à faible friction telles que l"UHMW-PE pour réduire le coefficient de friction entre le dessous de la ceinture et le cadre du lit. Cette conception réduit la charge du moteur, abaisse les niveaux de bruit de fonctionnement en dessous de 65 dBA et prolonge la durée de vie du support de courroie.

Applications industrielles clés

Les convoyeurs à bande courbe sont des composants essentiels dans les lignes de logistique, d’exploitation aéroportuaire, de fabrication de produits alimentaires et d’emballage industriel.

1. Systèmes de manutention des bagages aéroportuaires BHS : Le transport des bagages aéroportuaires exige une fiabilité mécanique extrême sous des charges de choc imprévisibles. Les bagages vont des sacs en tissu souple aux valises rigides lourdes et irrégulières. Les convoyeurs à bande courbe fonctionnant dans les aéroports doivent fonctionner en continu à des vitesses supérieures à 2,5 m/s, en parcourant des virages structurels serrés dans les sous-sols de manutention des bagages. Ces courroies nécessitent des matériaux ignifuges, des caractéristiques de dissipation statique élevées et des guides de roulement périmétriques extérieurs robustes capables de supporter de forts impacts dynamiques.

2. Centres de distribution de colis et de commerce électronique : dans les installations de distribution automatisées exploitées par des réseaux logistiques mondiaux, les vitesses de débit déterminent l'efficacité opérationnelle quotidienne. Les convoyeurs courbes relient de manière transparente les trieurs linéaires à grande vitesse, les lignes d'admission et les spirales inclinées. En utilisant des convoyeurs à bande incurvés industriels robustes , les ingénieurs des installations évitent les collisions et les culbutes des colis, garantissant ainsi des taux de lecture optique élevés pour les lecteurs de codes-barres automatisés aériens.

3. Lignes de transformation et d'emballage des aliments : dans les usines de fabrication de produits alimentaires, l'espace est restreint en raison des zones de lavage sanitaire et des modules de contrôle climatique environnemental. Les convoyeurs à bande incurvés conçus pour la transformation des aliments sont dotés de conceptions à cadre ouvert en acier inoxydable 304 ou 316, de loquets à mécanisme de dégagement rapide pour une désinfection rapide et de courroies en polyuréthane en polyuréthane conformes aux normes FDA/USDA. Les transferts à lame de couteau de petit diamètre de poulie d'extrémité permettent une manipulation fluide et sans espace des produits alimentaires petits ou délicats, tels que les produits de boulangerie, les protéines crues et les plats en plateaux.

4. Fabrication de composants automobiles et industriels lourds : les usines d'assemblage lourd transportent des composants volumineux tels que des blocs moteurs, des panneaux métalliques estampés et des batteries entre des cellules robotiques. Les convoyeurs à bande incurvée conçus pour ces environnements intègrent des cadres en acier renforcé, des rouleaux de lit absorbant les chocs et des courroies renforcées recouvertes de caoutchouc capables de résister à l'exposition à l'huile, à la poussière abrasive et aux charges ponctuelles élevées.

Critères d"intégration et de sélection

La sélection du bon convoyeur à bande incurvée nécessite l"analyse de facteurs opérationnels clés : rayon intérieur, mesures de charge, vitesse de la bande et exposition à l"environnement.

Lors de l’intégration d’un convoyeur courbe dans une ligne de transport de matériaux automatisée, les ingénieurs doivent éviter les hypothèses standard standard. Le système doit être calculé mécaniquement en fonction des propriétés physiques spécifiques des éléments transportés et des contraintes d"aménagement de l"installation.

Calcul du rayon intérieur IR et de la largeur de la bande BW

La géométrie de la courbe doit s"adapter aux dimensions physiques maximales du plus gros élément se déplaçant sur la ligne. Lorsqu"une boîte rectangulaire se déplace autour d"une courbe, ses coins intérieurs et extérieurs tracent un chemin radial plus large que sa largeur statique.

Pour calculer la largeur effective requise de la bande BW, les ingénieurs utilisent la formule du rayon intérieur R1 et du rayon extérieur R2 en tenant compte de la longueur du colis L et de la largeur du colis W :

R2 = carré ( (R1 + W)^2 + L^2 )

PC = R2 - R1 + C

Où C est la marge de sécurité généralement comprise entre 50 mm et 100 mm de chaque côté. Si le rayon intérieur est trop petit par rapport à la longueur du colis, le coin avant de l"article dépassera du bord du tapis ou entrera en collision avec les protections latérales, ce qui entraînera des bourrages de lignes structurelles.

Dimensionnement du moteur et dynamique d"entraînement

Étant donné que les courroies courbes subissent un frottement de glissement supplémentaire le long de leurs roulements de guidage périmétriques, le dimensionnement du moteur doit tenir compte à la fois du poids de la charge utile linéaire et des facteurs de frottement de charge radiale.

• Charge utile totale P : Somme des poids maximum simultanés des produits sur la surface courbe en kg.

• Coefficient de friction u1 : Frottement du lit coulissant généralement de 0,20 à 0,25 pour les courroies standard sur les lits en acier.

• Friction du guide périmétrique u2 : facteur de résistance aux forces radiales généralement compris entre 0,05 et 0,10 pour les roulements à billes de précision.

Les calculs de puissance du moteur doivent inclure un facteur de marge de sécurité Sf d"au moins 1,3 à 1,5 pour gérer le couple de démarrage dynamique lorsque le convoyeur est complètement chargé.

Maintenance préventive et longévité opérationnelle

Une maintenance préventive rigoureuse axée sur la lubrification des roulements de bord, le suivi de la tension des courroies et l"alignement des poulies coniques est essentielle pour maximiser la durée de vie opérationnelle.

Un convoyeur à bande courbe est une machine de précision. Parce qu"il gère des forces mécaniques composées, négliger l"entretien entraîne une usure prématurée de la courroie, des niveaux de bruit élevés et une défaillance des roulements de guidage.

Protocoles d"inspection quotidiens et hebdomadaires

1. Inspection visuelle du bord de la bande : Inspectez le bord du périmètre extérieur de la bande pour déceler tout effilochage, fissuration ou détachement de la bande de guidage. Toute déchirure localisée indique un mauvais alignement des roulements des rails de guidage ou une accumulation de débris.

2. Propreté du chemin de roulement : assurez-vous que le chemin de roulement périphérique est exempt de poussière d'emballage, de débris de cerclage en plastique ou de produit déversé. Les contaminants à l’intérieur du chemin de guidage augmentent la friction radiale, surchargeant ainsi le moteur d’entraînement.

3. Audit du niveau de bruit :  une augmentation soudaine des grincements ou des clics métalliques le long de l'arc extérieur indique directement une roue à roulement périmétrique grippée. Les roulements endommagés doivent être remplacés immédiatement pour éviter de creuser le canal de guidage.

Tâches d"étalonnage mensuelles et trimestrielles

1. Étalonnage de la tension : contrairement aux courroies droites où la tension est mesurée linéairement sur le lit, la tension de la courroie incurvée doit être vérifiée au niveau des blocs de tension des rayons intérieur et extérieur. Une tension excessive du rayon intérieur provoque un étirement inégal du tissu de la ceinture, ce qui entraîne un plissement le long du lit coulissant intérieur.

2. Vérification de l'alignement des poulies coniques : Vérifiez que les poulies d'extrémité coniques restent strictement perpendiculaires aux lignes centrales du cadre. Un désalignement mineur de l’arbre de poulie provoque de graves erreurs de suivi qui ne peuvent pas être compensées uniquement par les roulements de bord.

Conseil d"expert en maintenance : santé et lubrification des roulements du guide de périmètre

L"ensemble de roulements périmétriques supporte jusqu"à 80 % de toutes les contraintes latérales dans un système de convoyeur courbe. Pour des performances fluides et une longue durée de vie, inspectez le rail de guidage extérieur toutes les 500 heures de fonctionnement. Essuyez les canaux de roulement avec un dégraissant sans solvant et appliquez un lubrifiant PTFE à film sec pour éviter l"accumulation de poussière. N"appliquez jamais de graisse épaisse et collante sur les pistes de roulement ouvertes, car la poussière de papier et les particules ambiantes se lieront à la graisse, la transformant en un composé de meulage abrasif qui détruit les roues de guidage et augmente la consommation de courant du moteur.

En faisant soigneusement correspondre les spécifications structurelles aux exigences opérationnelles, les ingénieurs des installations peuvent utiliser des bandes transporteuses courbes pour maximiser l"espace au sol disponible, rationaliser l"efficacité des lignes et garantir une manutention fiable des matériaux dans n"importe quel environnement industriel.
