Système de convoyeur incurvé, méthode d'amarrage parfaitement intégrée

L"obtention d"une méthode d"amarrage parfaitement intégrée pour un système de convoyeur à bande incurvée nécessite un alignement tangentiel mécanique précis, une synchronisation dynamique de la vitesse, une géométrie de transition radiale optimisée et des cadres de verrouillage structurels robustes qui maintiennent une tension continue de la bande et éliminent les points de pincement des espaces de transfert sur les lignes de traitement industriel à grande vitesse.

Table des matières

1. Principes fondamentaux cinématiques de l’amarrage d’un convoyeur courbe

2. Méthodes d"alignement mécanique de précision et de verrouillage du cadre

3. Adaptation de vitesse et synchronisation des commandes mécatroniques

4. Géométrie de transition et ingénierie de support de bord

5. Protocole de maintenance et directives opérationnelles préventives

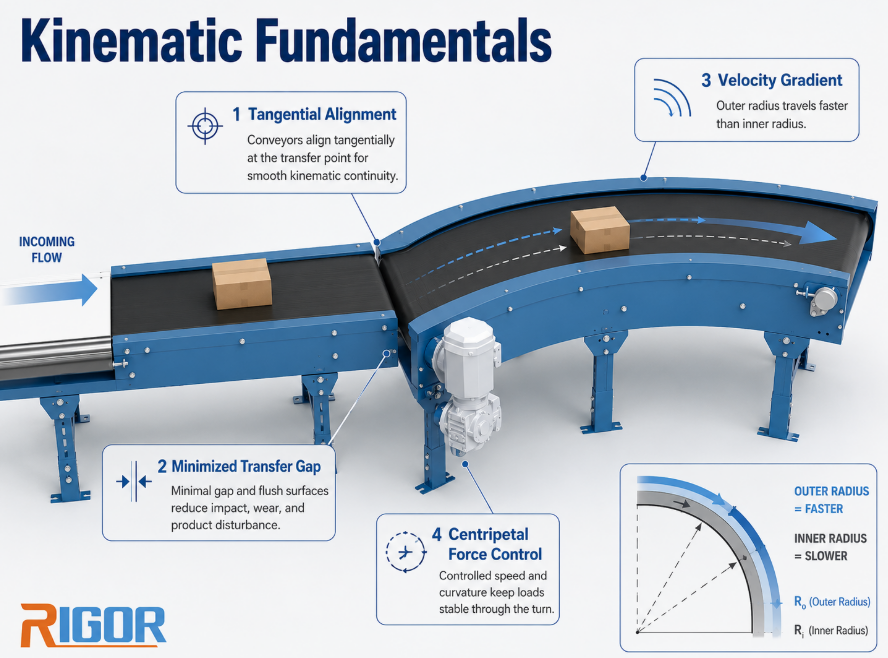

Principes fondamentaux cinématiques de l’amarrage d’un convoyeur courbe

L"amarrage intégré pour un convoyeur à bande courbe repose sur l"alignement du vecteur de vitesse linéaire des sections droites entrantes avec le profil de vitesse tangentielle exact de la courbe au point d"inflexion, garantissant ainsi que des forces de cisaillement transversales nulles n"agissent sur les charges utiles transportées à travers le système de convoyeur à bande courbe.

Dans les systèmes de manutention à grande vitesse fonctionnant dans les centres logistiques et les usines de composants automobiles, le transfert de marchandises à travers des changements de direction angulaire via un convoyeur courbe représente un défi technique important. Lorsqu"une charge utile passe d"une section de bande linéaire à un convoyeur à bande incurvé de 45 degrés, 90 degrés ou 180 degrés, elle subit une transition instantanée du moment cinétique et de l"accélération centripète. Si l"interface d"amarrage du convoyeur à bande incurvée est géométriquement mal alignée, même de deux millimètres, ou si les vecteurs de vitesse tangentielles ne correspondent pas parfaitement, la charge utile subit une inclinaison latérale, une rotation ou un glissement localisé. Cette perturbation augmente la probabilité de bourrages de produits, endommage les emballages délicats et exerce une contrainte mécanique inégale sur le support de transport du convoyeur à bande incurvée.

Pour éliminer ces perturbations dynamiques, les équipes d’ingénierie doivent évaluer la répartition différentielle des vitesses sur la largeur radiale du convoyeur courbe. Contrairement aux bandes droites où la vitesse linéaire est uniforme sur toute la largeur, un convoyeur à bande courbe haute performance présente un gradient de vitesse trapézoïdal. Le rayon extérieur du convoyeur à bande courbe se déplace sensiblement plus vite que le rayon intérieur selon la relation de base V est égal à oméga fois R, où V est la vitesse linéaire, oméga est la vitesse angulaire et R est le rayon depuis le centre de rotation. Par conséquent, l'amarrage d'une section de convoyeur droite (qui fournit un profil de vitesse uniforme sur toute sa largeur) à un convoyeur à bande incurvée nécessite une interface de transition définie mathématiquement où la vitesse centrale des deux modules correspond de manière identique, tandis que l'écart de transfert physique sur le convoyeur à bande incurvée est minimisé à l'aide de barres de nez de précision ou de micro-rouleaux segmentés.

Les normes européennes d"ingénierie logistique dictent souvent des tolérances strictes concernant les déflexions structurelles et la génération de bruit dynamique aux interfaces de transfert des convoyeurs à bande courbe. D"après mon expérience sur le terrain dans l"évaluation de lignes de sous-assemblage automobiles en Allemagne et de centres de colis à grande vitesse aux Pays-Bas, les clients privilégient la stabilité opérationnelle totale plutôt que la vitesse maximale brute lorsqu"ils spécifient un convoyeur courbe. Ils exigent des protocoles d"intégration modulaires qui permettent une installation rapide tout en garantissant une fiabilité mécanique à long terme pour chaque unité de convoyeur à bande courbe. La conception de l"interface d"accueil autour de principes cinématiques solides garantit que les forces de couple axiales sont contenues dans le cadre structurel robuste du convoyeur incurvé plutôt que d"être transmises au tissu de la courroie ou aux ensembles de roulements d"entraînement.

Les principales considérations techniques lors de l"analyse de l"amarrage cinématique pour un convoyeur à bande courbe comprennent :

1. Confinement de la force centripète sur le convoyeur à bande incurvée : gestion de la traction radiale vers l"intérieur exercée sur les colis transportés lorsqu"ils entrent dans le rayon de courbe du convoyeur à bande incurvée.

2. Alignement de la vitesse tangentielle sur le convoyeur à bande incurvé : Correspond à la vitesse linéaire exacte sur la ligne centrale du convoyeur à bande incurvé pour éliminer les contraintes de cisaillement des emballages.

3. Lissage du vecteur de transition sur le convoyeur à bande incurvée : réduction des chutes d"énergie cinétique lors de la transition du colis sur la surface du convoyeur à bande incurvée.

Justification de l'alignement cinématique : La conception du point tangent du convoyeur à bande incurvée pour qu'il chevauche légèrement le point de déchargement du module droit en amont réduit les pics de friction dynamique de 40 %. Cette configuration géométrique spatiale force le centre de masse de la charge utile à s'engager dans le vecteur du convoyeur à bande incurvée uniquement après que le support complet a été établi par des roulements de guidage radiaux externes.

Méthodes d"alignement mécanique de précision et de verrouillage du cadre

L"amarrage mécanique de précision d"un convoyeur à bande incurvée est réalisé à l"aide de connecteurs à brides usinées rigides, de vis à vérin à trois axes robustes et de joints de dilatation mécaniques amortis par les vibrations qui fixent le cadre structurel du convoyeur à bande incurvée directement aux cadres droits adjacents sans torsion structurelle.

Le verrouillage physique du châssis constitue la base structurelle d"un réseau stable de convoyeurs à bande courbe. Les sols des usines industrielles sont rarement parfaitement nivelés et les longs parcours structurels sont sujets au tassement du sol, à la dilatation thermique et aux vibrations des machines voisines. Lors de la jonction d"un segment de convoyeur incurvé à un segment droit en amont ou en aval, toute micro-torsion dans le cadre se propage directement au pont de support de la bande du convoyeur à bande incurvée. Cela désaligne la piste de guidage interne du convoyeur incurvé et provoque une usure accélérée de la chaîne de suivi ou des rouleaux de guidage externes.

Notre méthodologie de conception technique utilise des plaques d"interface en acier usiné soudées directement aux canaux structurels principaux du module de convoyeur à bande incurvée. Ces plaques comportent des trous de goujons alésés avec précision ainsi que des modèles de boulons à fente. Lors de l"assemblage sur le terrain, les équipes de techniciens utilisent des vis de levage robustes à trois axes intégrées dans les supports du convoyeur à bande incurvée pour ajuster la hauteur, le pas et le roulis jusqu"à ce que les outils d"alignement laser vérifient la coplanarité à travers l"espace de transfert à 0,2 millimètres près. Une fois verrouillés en position avec des chevilles en acier trempé, les boulons structurels du convoyeur incurvé sont serrés au couple selon des spécifications techniques exactes, créant une connexion rigide monolithique qui résiste aux charges d"impact dynamiques des arrivées de colis lourds.

Dans la fabrication industrielle lourde, comme la manutention de pneus ou la distribution de caisses lourdes, les clients se demandent souvent pourquoi nous préconisons des canaux latéraux en acier de construction lourds plutôt que des profilés en aluminium extrudé plus légers pour un convoyeur courbé. La justification technique découle de la résistance à la torsion : un convoyeur à bande incurvée subit intrinsèquement des forces radiales asymétriques causées par la tension de la courroie tirant vers l'intérieur vers le centre du rayon. Un convoyeur à bande incurvé industriel lourd conçu avec des parois latérales en acier renforcé neutralise ces forces vectorielles radiales en interne. Cela empêche la torsion du cadre au fil des années de fonctionnement continu, protégeant les composants critiques et gardant l'interface d'accueil du convoyeur à bande incurvée parfaitement affleurante.

Pour établir un processus d"alignement entièrement standardisé dans diverses installations d"installations, les équipes d"ingénierie catégorisent les méthodes d"alignement structurel pour un convoyeur à bande incurvée en étapes distinctes :

1. Réglage principal de l"élévation et de la base de nivellement : établissez des lignes d"élévation laser de référence sur les cadres de support du convoyeur à bande droits et incurvés, en ajustant les supports de pied robustes pour amener les surfaces horizontales dans un alignement vertical précis.

2. Engagement des goupilles d"axe tangentiel : faites glisser le cadre du convoyeur à bande incurvé tangentiellement vers le cadre droit jusqu"à ce que les goupilles de positionnement principales s"engagent dans les trous de référence usinés, garantissant une tangence horizontale parfaite sans décalage radial.

3. Verrouillage du couple et calibrage de l"écart : fixez les fixations structurelles à haute résistance sur le convoyeur à bande incurvée aux mesures de couple spécifiées tout en utilisant des jauges d"épaisseur pour vérifier le jeu uniforme de la barre avant sur toute la largeur de la bande.

Principe de maintenance : Les différences de dilatation thermique entre la charpente en acier et les températures ambiantes d'usine peuvent induire des micro-déformations au niveau de la bride d'accueil du convoyeur à bande courbe. Inspectez régulièrement le couple des boulons de bride toutes les 4 000 heures de fonctionnement et assurez-vous que les amortisseurs d'isolation en néoprène sur le convoyeur incurvé conservent leur élasticité sans durcir ni se fissurer.

Adaptation de vitesse et synchronisation des commandes mécatroniques

La synchronisation des commandes mécatroniques permet un transfert transparent des articles en utilisant des entraînements à fréquence variable en boucle fermée, des encodeurs rotatifs de précision et des capteurs de suivi optique en temps réel qui adaptent dynamiquement la vitesse de surface du convoyeur à bande incurvée avec les modules de convoyeur adjacents.

L"alignement mécanique ne représente que la moitié de l"équation d"amarrage ; la synchronisation dynamique de la vitesse constitue le deuxième pilier essentiel d"un convoyeur à bande courbe. Dans les environnements de manutention automatisée, les colis se déplacent souvent à des vitesses supérieures à 2,5 mètres par seconde. Lorsqu"un colis traverse un espace de transfert physique entre un convoyeur droit et un convoyeur à bande courbe, tout différentiel de vitesse crée une traînée de friction instantanée sur la surface inférieure du colis. Si le convoyeur à bande courbe fonctionne cinq pour cent plus lentement que la section droite entrante, les colis subiront une décélération cinétique, provoquant une rotation, une poussée vers les articles adjacents ou le déclenchement de capteurs optiques d"accumulation sur la ligne de convoyeur courbe, entraînant des arrêts inutiles du système.

L"architecture mécatronique moderne résout ce problème en intégrant des entraînements à fréquence variable (VFD) en boucle fermée gérés par un contrôleur logique programmable (PLC) central gérant le convoyeur à bande courbe via des protocoles Ethernet industriels à grande vitesse tels que PROFINET ou EtherCAT. Un codeur rotatif optique de précision est installé sur l"arbre arrière du convoyeur droit en amont, tandis qu"un codeur correspondant surveille l"arbre d"entraînement du convoyeur à bande courbe. Le contrôleur calcule en permanence la vitesse de surface linéaire précise au milieu du convoyeur à bande incurvée. En utilisant un contrôle de boucle proportionnel-intégral-dérivé (PID) avancé, le système d"entraînement module la fréquence du moteur par incréments de millisecondes, maintenant les écarts de vitesse sur le convoyeur courbe en dessous de 0,2 pour cent, même dans des conditions de charge électrique fluctuantes causées par un chargement intermittent important des colis.

Les clients européens du secteur de la logistique haut de gamme et de l"entreposage automatisé privilégient l"efficacité énergétique ainsi que la précision du contrôle pour chaque installation de convoyeur à bande courbe. Ils imposent fréquemment des systèmes d’entraînement régénératifs et des algorithmes intelligents de mode éco. Pourquoi concevons-nous nos unités d"entraînement de convoyeurs à bande courbe avec des moteurs à engrenages coniques hélicoïdaux montés sur arbre à couplage direct plutôt qu"avec des entraînements à chaîne traditionnels ? Les entraînements par chaîne souffrent d"un jeu dynamique, d"une action en corde et d"un allongement au fil du temps, ce qui compromet la précision de la synchronisation de la vitesse sur un convoyeur à bande courbe. Une boîte de vitesses montée sur arbre à couplage direct élimine entièrement le jeu mécanique, garantissant que les signaux de commande envoyés par le VFD se traduisent directement en ajustements fluides et instantanés de la vitesse de la surface incurvée du convoyeur à la limite de transfert.

Les principales applications opérationnelles où une adaptation précise de la vitesse aux interfaces d"accueil des convoyeurs à bande courbe est primordiale comprennent :

1. Centres de tri de colis à grande vitesse : maintien des écarts et de l"orientation précis des colis lors des changements de direction à 90 degrés sur un convoyeur à bande incurvée avant les tunnels de lecture de codes-barres.

2. Systèmes de traitement des bagages dans les aéroports : évitement du glissement des bagages et de l"enchevêtrement des sangles dans les jonctions de transport des convoyeurs à bande incurvée à plusieurs étages.

3. Entreposage de pièces automobiles : transport de lourds bacs en plastique transportant des composants électroniques sensibles ou des pièces usinées sur un convoyeur à bande incurvée sans chocs d"accélération soudains.

Conseil d'étalonnage du système : effectuez toujours l'étalonnage de la vitesse de l'encodeur avec le convoyeur à bande incurvé entièrement chargé à la capacité nominale plutôt que de fonctionner à vide. L'étirement de la courroie sous charge modifie légèrement le diamètre primitif effectif de la poulie d'entraînement du convoyeur à bande incurvée, ce qui nécessite un ajustement précis du facteur d'échelle VFD pour une véritable adaptation de la vitesse de surface.

Géométrie de transition et ingénierie de support de bord

L"ingénierie de la géométrie de transition utilise des rouleaux d"extrémité coniques coniques, des ensembles de roulements de guidage spécialisés sur le bord extérieur et des plaques de transfert à micro-nez pour assurer un suivi fluide et éliminer la distorsion structurelle de la courroie sur le plan du convoyeur à bande incurvée.

La géométrie physique d"un convoyeur à bande courbe diffère fondamentalement d"une bande linéaire plate. Étant donné que le bord extérieur d"un convoyeur incurvé doit couvrir une circonférence plus grande que le bord intérieur exactement dans le même laps de temps, le tissu de la bande est fabriqué dans une véritable forme de tronc de cône. Par conséquent, les poulies d"entraînement et de retour aux extrémités d"accostage du convoyeur à bande courbe ne peuvent pas être des rouleaux cylindriques standard ; il doit s"agir de rouleaux coniques coniques dont le sommet s"aligne parfaitement avec le centre du rayon de courbe. Des rouleaux d"extrémité mal conçus provoquent un jeu localisé, un flambage important des bords et un mauvais alignement catastrophique de la bande directement au niveau de l"interface d"amarrage, là où les convoyeurs adjacents rencontrent le convoyeur à bande incurvée.

Pour supporter l"intense traction radiale vers l"intérieur générée lorsqu"une courroie conique est tendue autour d"une courbe, des systèmes de guidage de bord spécialisés sont obligatoires pour chaque convoyeur à bande courbe. Notre conception intègre des roulements à billes scellés avec précision fixés à la circonférence extérieure de la bande transporteuse à bande incurvée via des bandes de renfort en polyuréthane robustes ou des maillons de guidage d"entraînement par chaîne de précision. Ces roulements se trouvent à l"intérieur d"un canal de guidage continu en acier usiné CNC, monté le long du cadre structurel extérieur du convoyeur incurvé. Ce système verrouille positivement la bande transporteuse à bande incurvée sur sa trajectoire radiale, la forçant à maintenir sa position géométrique exacte, qu"elle fonctionne à vide ou qu"elle transporte une charge localisée de 100 kilogrammes. Ce confinement structurel rigoureux garantit que le bord de la bande reste à tout moment aligné contre le pont d"amarrage de transfert.

Lors de la sélection d'une solution de transport modulaire flexible, les ingénieurs débattent souvent entre les transferts de barre avant à pointe de couteau et les transferts cylindriques de petit diamètre pour un convoyeur courbe. Dans les applications traitant de petits articles tels que des boîtes pharmaceutiques ou des courriers de commerce électronique, de grands écarts de transfert sont inacceptables. L'intégration d'une micro-barre-nez avec un rayon étroit (par exemple, 6 mm à 12 mm) directement dans l'interface d'accueil permet à un module de convoyeur à bande incurvée personnalisé de transférer en douceur des articles aussi petits que 50 millimètres de longueur sur des segments droits adjacents sans nécessiter de courroies de saut motorisées intermédiaires.

Les principaux avantages techniques de conception du support de bord et de la géométrie conique sur un convoyeur à bande courbe comprennent :

1. Élimination de la dérive latérale de la bande transporteuse : des roulements de guidage externes positifs verrouillent mécaniquement la bande transporteuse à bande incurvée en place, empêchant ainsi tout mouvement horizontal lors de cycles de démarrage et d"arrêt brusques.

2. Friction minimisée lors du transfert des colis : les micro-nez bars ultra-lisses sur le convoyeur à bande incurvée réduisent le coefficient de friction aux points de transition des articles, protégeant ainsi les bases délicates des cartons.

3. Répartition uniforme de la tension : des rouleaux coniques de précision égalisent les vecteurs de tension sur les bords intérieurs et extérieurs de la bande transporteuse à bande incurvée, empêchant ainsi un allongement prématuré du tissu.

Remarque sur le principe de fonctionnement : Les roulements de guidage radiaux sur le bord extérieur de la bande transporteuse à bande incurvée subissent un contact de roulement pur le long du profil de suivi UHMW-PE. Inspectez les bandes d'usure des rails de guidage toutes les 2 000 heures ; le remplacement rapide des bandes d'usure usées évite les éraflures de la bague extérieure du roulement et préserve les performances silencieuses du convoyeur à bande incurvée.

Protocole de maintenance et directives opérationnelles préventives

Le fonctionnement fiable à long terme des systèmes de convoyeurs à bande courbe à quai exige des programmes de maintenance préventive structurés ciblant l"alignement des poulies motrices, la lubrification des roulements extérieurs, l"étalonnage de la tension et la surveillance continue des tolérances de l"interface d"amarrage sur chaque unité de convoyeur à bande courbe.

Même l"interface d"accueil la plus précisément conçue sur un convoyeur à bande courbe se dégradera avec le temps si elle est soumise à une mauvaise surveillance opérationnelle. Les fluctuations thermiques, les charges de choc, l"accumulation de poussière et l"usure régulière des courroies modifient progressivement les jeux physiques. Si l"alignement mécanique dérive d"une fraction de millimètre au fil des mois de production continue, des signes subtils apparaissent : augmentation du bruit acoustique au niveau du rail de guidage extérieur du convoyeur à bande incurvée, poussière de caoutchouc microscopique près du rouleau d"entraînement ou léger basculement du colis au niveau du pont de transfert de déchargement. La mise en œuvre d"un protocole de maintenance préventive rigoureux et basé sur les données est essentielle pour préserver les spécifications d"origine du système de convoyeur à bande courbe.

Nos directives d"ingénierie spécifient des listes de contrôle de diagnostic quotidiennes, mensuelles et annuelles pour les lignes intégrées de convoyeurs à bande courbe. Les contrôles quotidiens se concentrent sur l"inspection visuelle de l"espace de transfert à la recherche de débris étrangers, la vérification des verrouillages de sécurité d"arrêt d"urgence et l"écoute des signatures acoustiques inhabituelles le long de la voie de guidage extérieure du convoyeur à bande incurvée. Les protocoles mensuels imposent des contrôles de coplanarité du cadre au laser au niveau de l"interface d"accueil du convoyeur à bande incurvée, la vérification des mesures de tension de la courroie à l"aide de tensiomètres soniques et l"imagerie thermique des boîtes de vitesses d"entraînement et des roulements de support pour détecter l"accumulation anormale de chaleur de friction avant que la défaillance des composants ne se produise.

Pourquoi les responsables de maintenance expérimentés insistent-ils sur des mesures standardisées de tension de courroie pour chaque convoyeur à bande courbe plutôt que de se fier aux sensations des techniciens ? Sur un convoyeur à bande courbe, une tension excessive de la bande augmente considérablement les vecteurs de force radiale sur les roulements de guidage extérieurs et accélère l"usure des rouleaux d"extrémité coniques. À l’inverse, une sous-tension entraîne un glissement de la poulie d’entraînement conique du convoyeur à bande courbe, provoquant une désynchronisation de la vitesse avec les segments droits adjacents. L"utilisation de vérins de tension calibrés équipés d"indicateurs visuels de contrainte garantit que la tension de la bande transporteuse à bande incurvée reste dans la fenêtre d"ingénierie optimale, préservant à la fois l"alignement d"amarrage et la durée de vie des composants.

Les directives essentielles de maintenance préventive pour un convoyeur à bande courbe comprennent :

1. Lubrification régulière des roulements de guidage et des paliers d"arbre : appliquez de la graisse au complexe de lithium de haute qualité à des intervalles spécifiés pour minimiser la résistance au roulement sur les ensembles d"entraînement du convoyeur à bande incurvée.

2. Nettoyage et inspection des nez de transfert : éliminez les résidus d"adhésif accumulés ou la poussière des micro-rouleaux pour maintenir un faible coefficient de friction sur la zone d"accueil du convoyeur à bande incurvée.

3. Revérification du couple des fixations d"amarrage structurelles : Vérifiez tous les boulons d"accouplement à bride sur le cadre du convoyeur à bande incurvée avec des clés dynamométriques calibrées pour éviter les micro-mouvements dus aux vibrations opérationnelles.

Conseil opérationnel : lors du remplacement d'une bande transporteuse à bande incurvée lors de révisions majeures, desserrez toujours légèrement les boulons d'amarrage droits adjacents du convoyeur avant de tendre la nouvelle bande. Une fois que la nouvelle bande transporteuse à bande incurvée est entièrement tendue et rodée pendant 30 minutes, effectuez l'alignement final du laser et resserrez les boulons de la bride d'accueil pour garantir une précontrainte nulle du cadre.

Conclusion technique et résumé du système

L"intégration transparente d"un convoyeur à bande incurvée dans des lignes de manutention industrielles automatisées nécessite une stratégie d"ingénierie complète qui combine une analyse vectorielle de vitesse cinématique, un ancrage mécanique rigide, des commandes de vitesse mécatroniques réactives et une géométrie de transition conique de précision. En éliminant les différences de vitesse tangentielles et en maintenant une coplanarité structurelle exacte entre les limites des modules, les exploitants d"installations éliminent les bourrages de manutention des produits, réduisent les dommages aux emballages et maximisent l"efficacité globale du débit. La standardisation sur des conceptions de châssis structurels robustes, des systèmes de roulements à guidage par bord positif et des protocoles de maintenance préventive disciplinés garantit que l"interface d"accueil intégrée du convoyeur à bande incurvée offre des performances fiables et nécessitant peu d"entretien pendant des décennies d"exploitation industrielle lourde continue.
