Qu'est-ce qu'un système de convoyeur courbe à 90 degrés ?

Un système de convoyeur courbe à 90 degrés est une solution de manutention spécialisée conçue pour réorienter la direction des charges unitaires de 90 degrés dans un espace restreint, en utilisant des mécanismes de suivi positif pour maintenir l"alignement, l"orientation et la vitesse du produit sans intervention manuelle.

En un coup d"œil

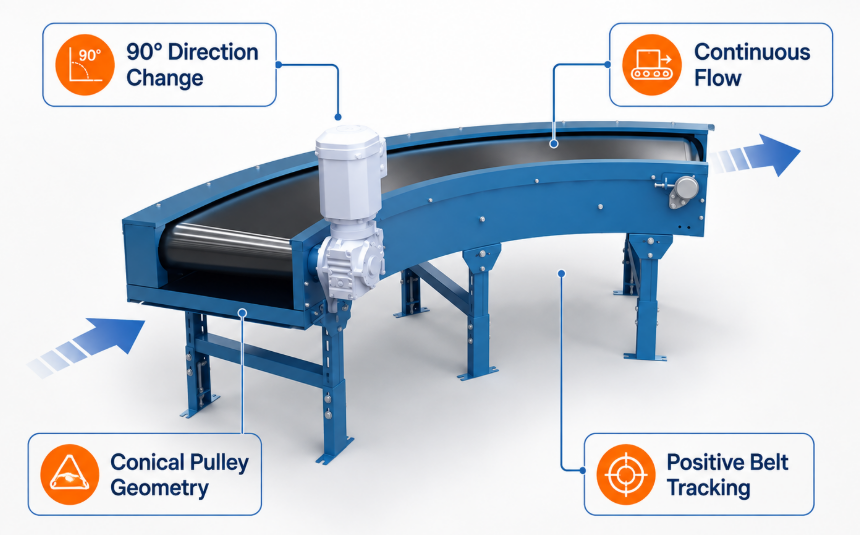

Principes fondamentaux des convoyeurs à courbe à 90 degrés

Un convoyeur courbe à 90 degrés est un module de transport technique qui redirige les matériaux sur un angle d"un quart de tour, en s"appuyant sur une géométrie d"entraînement spécialisée, des poulies coniques et un guidage positif de la courroie pour assurer une transition fluide des charges entre des lignes de production non parallèles.

Dans les environnements industriels à haut débit, les lignes de transport linéaires doivent inévitablement changer de direction pour s"adapter aux limites spatiales, aux équipements de traitement ou aux murs des installations. Les méthodes traditionnelles de transfert à angle droit, telles que les transferts par chaîne escamotable, les plaques de poussée pneumatiques ou les agencements de plateaux tournants, introduisent une complexité mécanique, nécessitent un arrêt intermittent et conduisent souvent à une perte d"orientation ou à des dommages physiques à l"emballage. Une courbe à 90 degrés bien conçue résout ce défi en permettant des transferts de mouvement continus. En maintenant une vitesse linéaire constante sur toute la largeur de la surface de transport, ces systèmes empêchent le glissement des articles et préservent l"orientation précise du colis tout au long du virage.

Du point de vue de la conception, pour réaliser un virage à 90 degrés en douceur, il faut équilibrer la force de rotation avec un suivi mécanique précis. Lorsqu’une courroie plate est forcée dans une courbe, le périmètre extérieur doit parcourir une distance beaucoup plus longue que le périmètre intérieur dans exactement le même laps de temps. Pour gérer cette vitesse différentielle, des principes d’ingénierie spécialisés sont appliqués. Les poulies d"extrémité coniques ou coniques sont utilisées aux côtés de matériaux de courroie segmentés ou pré-incurvés. Cette compensation géométrique garantit que la vitesse tangentielle en tout point de la bande correspond à la longueur du trajet, éliminant ainsi efficacement les contraintes de cisaillement et préservant l"alignement de la bande sous charge.

Lors de nos essais de conception internes et des retours de déploiement de nos clients, nous observons systématiquement que le passage des installations de pousseurs à angle droit au transport incurvé continu réduit les dommages causés par la rotation des produits de plus de 98 %. Lors de la conception d'aménagements pour centres de distribution automatisés, les opérateurs logistiques européens exigent presque universellement un système de convoyeur à bande incurvée continu , car il préserve des vitesses de ligne élevées sans sacrifier l'espace structurel au sol ni risquer de bourrages d'articles.

Composants structurels clés et spécifications techniques

La structure centrale d"un convoyeur courbe à 90 degrés se compose d"un cadre incurvé rigide, de poulies d"entraînement et de retour coniques, d"une courroie incurvée spécialisée et d"un mécanisme de suivi à guidage de bord positif qui empêche la migration radiale.

Comprendre les composants mécaniques individuels révèle pourquoi ces systèmes excellent dans des paramètres opérationnels difficiles. Le cadre est généralement fabriqué en acier au carbone découpé au laser, en acier inoxydable pour les environnements hygiéniques ou en aluminium extrudé robuste. Le système d"entraînement utilise des motoréducteurs montés sur arbre ou des rouleaux d"entraînement motorisés spécialement calculés pour un faible bruit, un couple élevé et un contrôle précis de la vitesse sur les entraînements à fréquence variable.

Lors de l"ingénierie structurelle, l"ensemble de suivi des bords représente la caractéristique mécanique la plus critique. Étant donné que les forces de traction tirent naturellement la courroie vers le rayon intérieur pendant le fonctionnement, une série de paliers de guidage, de bandes de perles ou de bords guidés par chaîne sont fixés au bord extérieur de la courroie. Ces éléments de guidage s"engagent dans un canal rigide le long du cadre extérieur, absorbant les vecteurs radiaux et maintenant la courroie centrée quel que soit le placement de la charge.

Le choix des matériaux de la courroie et de la conicité de la poulie d"entraînement doit refléter directement les propriétés physiques des articles transportés. Par exemple, les installations de tri à grande vitesse traitant des colis mixtes nécessitent des bandes en PVC à friction avec des rebords de guidage renforcés. À l’inverse, les installations de transformation alimentaire opérant dans des zones de lavage nécessitent des courbes modulaires en plastique ou des surfaces en polyuréthane conformes aux normes FDA.

Conseil d'entretien de la tension et de l'alignement de la courroie : vérifiez toujours le jeu du roulement du guide de bord dans des conditions de pleine charge. La tension radiale sur un système courbe se concentre sur les roulements de suivi extérieurs ; le maintien d'une tolérance opérationnelle de 1,0 mm à 1,5 mm entre le rail de guidage et la bague extérieure du roulement empêche la dilatation thermique et prolonge considérablement la durée de vie du roulement de suivi.

Principaux avantages opérationnels dans les applications industrielles

Les principaux avantages opérationnels incluent l"optimisation de l"efficacité de l"espace au sol, la garantie d"une manipulation douce des produits, le maintien d"un flux de matériaux continu à grande vitesse et la réduction de la consommation électrique totale du système.

La mise en œuvre d"une courbe à 90 degrés offre des avantages distincts par rapport aux techniques alternatives de transfert directionnel. En convertissant les lignes droites en modèles d"écoulement continus efficaces en forme de L, en U ou en serpentin, les usines de traitement optimisent chaque mètre carré d"espace au sol disponible.

1. Optimisation spatiale : les modules incurvés permettent des configurations d"usine compactes en éliminant les longues courses de transition ou les tables de transfert mécanique surdimensionnées, permettant ainsi de rapprocher les machines les unes des autres.

2. Accélération continue du débit : contrairement aux transferts intermittents à angle droit avec arrêts et départs, les systèmes courbes maintiennent des vitesses de transport ininterrompues allant jusqu"à 80 mètres par minute ou plus, empêchant ainsi le recul de la ligne en amont.

3. Manipulation douce des produits : en éliminant les forces d"impact associées aux poussoirs pneumatiques ou aux portes d"arrêt mécaniques, les emballages fragiles, les cartons légers et les conteneurs non scellés naviguent dans les changements de direction sans basculer ni se déformer.

4. Consommation d"énergie réduite : le mouvement rotatif continu nécessite beaucoup moins de puissance électrique de pointe par rapport aux transferts pneumatiques ou aux mécanismes servo-pop-up multi-axes, ce qui entraîne des coûts d"utilité inférieurs.

5. Faible empreinte acoustique : un mouvement de roulement mécanique fluide et des roulements de précision fonctionnent à des niveaux sonores bien inférieurs à 65 dB(A), créant un environnement de travail plus sûr et plus silencieux pour les opérateurs.

6. Coûts de maintenance minimes : Construits avec moins de pièces mobiles à forte usure que les tables de transfert escamotables complexes à plusieurs courroies, les courbes continues présentent une fatigue des composants moindre et un temps moyen entre pannes (MTBF) prolongé.

Dans les centres logistiques modernes à grande vitesse, les cadences dépassent fréquemment 3 000 colis par heure. Dans ces conditions intenses, les poussoirs mécaniques à angle droit atteignent leur limite physique et provoquent des taux élevés de dommages aux produits. L'intégration d'un continue convoyeur à bande incurvée permet aux opérateurs de maintenir des vitesses linéaires élevées sans sacrifier la manipulation douce du produit ou la disponibilité mécanique.

D"après notre expérience pratique des projets, les fournisseurs automobiles européens de premier rang privilégient les modules incurvés standardisés avec des rayons intérieurs standardisés. Cette standardisation permet un remplacement rapide des composants et garantit que les unités d"entraînement, les roulements et les courroies de rechange restent interchangeables sur plusieurs lignes d"assemblage, réduisant ainsi considérablement les coûts opérationnels de l"usine pendant toute sa durée de vie.

Comment les convoyeurs courbes maintiennent l’orientation du produit

Les convoyeurs courbes maintiennent l"orientation du produit grâce à des vitesses de surface différentielles de la bande et à des mécanismes de suivi des bords positifs, qui empêchent ensemble la rotation, l"inclinaison ou le déplacement centrifuge du paquet pendant l"exécution du virage.

Lorsqu"un élément entre dans une courbe, son bord extérieur doit couvrir une plus grande longueur d"arc que son bord intérieur sur exactement le même intervalle de temps. Sur une bande transporteuse plate standard forcée autour d"une courbe, cet écart de vitesse provoque la torsion, l"inclinaison ou le glissement du colis hors de son alignement. Une courbe de 90 degrés évite cela en garantissant que chaque point de la surface de la courroie se déplace à une vitesse angulaire directement proportionnelle à son rayon à partir du point central.

Pour maintenir une orientation stable du produit sans glisser, trois facteurs principaux doivent être synchronisés :

1. Conique poulie conique : les rouleaux d'entraînement et de queue sont conçus avec un rapport de conicité spécifique correspondant aux rayons intérieur et extérieur. Le plus grand diamètre au bord extérieur génère une vitesse linéaire plus élevée ( $V_{outer}$ ), tandis que le plus petit diamètre au bord intérieur produit une vitesse linéaire plus lente ( $V_{inner}$ ), produisant une vitesse angulaire uniforme ( $omega$ ) sur toute la largeur de la ligne.

2. Surfaces supérieures à friction élevée : les couvercles de courroie supérieurs sont spécifiés avec des matériaux à coefficient de friction élevé (tels que le caoutchouc NBR texturé ou le PVC à poignée souple) pour maintenir fermement le bas de l"emballage contre les forces de glissement latérales.

3. Retenue radiale positive : les forces radiales tentent de tirer la ceinture vers l"intérieur vers le centre de l"arc. Des roulements de guidage de bord extérieur de haute précision ou des profils de chaîne absorbent en permanence ces forces, maintenant la bande à plat et empêchant la distorsion du suivi.

Lorsque les articles traversent la courbe, le profil de vitesse correspondant garantit que le bord d"attaque du produit reste perpendiculaire au vecteur de flux. En conséquence, les colis sortent du virage à 90 degrés dans l’orientation relative exacte dans laquelle ils sont entrés. Cette capacité de suivi précis est essentielle en amont des lecteurs de codes-barres automatisés, des trieuses pondérales en ligne, des palettiseurs robotisés et des stations d"impression et d"étiquetage à grande vitesse, où une rotation inattendue des articles provoque de graves erreurs de lecture ou des échecs de processus.

Stratégies d’aménagement technique et d’optimisation de l’espace

La sélection de la bonne disposition du convoyeur à 90 degrés nécessite d"évaluer le rayon intérieur, la largeur efficace, la capacité de charge totale, la vitesse de fonctionnement et les dégagements physiques nécessaires pour éviter le surplomb des articles pendant le transfert.

Lors de l"intégration d"une section incurvée dans un plan d"usine existant, les ingénieurs doivent équilibrer les économies d"espace et la stabilité structurelle. La spécification d"un rayon intérieur trop serré réduit l"encombrement mais augmente la contrainte radiale sur les roulements de guidage et risque l"instabilité de l"article. À l’inverse, la sélection d’un rayon généreux améliore la stabilité à grande vitesse mais consomme un espace au sol précieux.

Pour déterminer l"empreinte de courbe idéale, les ingénieurs concepteurs évaluent la longueur diagonale maximale du plus grand article à transporter. La largeur effective de la bande doit s"adapter confortablement à cette dimension diagonale, plus une marge de sécurité d"au moins 50 mm des deux côtés, pour empêcher les coins du colis de heurter les protections latérales du cadre pendant le virage.

Si la configuration de votre processus implique des contraintes spatiales strictes ou des transferts de matériaux difficiles, l'exploration de variantes conçues sur mesure, comme un haute densité, convoyeur à bande incurvée offre des options de conception flexibles. L'intégration de transferts de barre avant intégrés aux extrémités d'alimentation et de décharge permet aux petits objets de passer en douceur à travers les espaces étroits des rouleaux sans caler.

Les questions clés que les ingénieurs expérimentés évaluent lors de l’évaluation du site comprennent :

• Pourquoi le moteur d'entraînement est-il positionné sur la limite extérieure ou intérieure du cadre ? (Le placement extérieur simplifie l'accès à l'entretien du moteur, tandis que le placement intérieur minimise l'empreinte spatiale externe.)

• Quelle fonctionnalité les clients de la logistique internationale demandent-ils le plus fréquemment ? (Mécanismes de courroie à dégagement rapide qui permettent le remplacement de la courroie sans nécessiter un démontage total du cadre structurel principal.)

• Comment pouvons-nous gérer la stabilité extrême à grande vitesse ? (En ajoutant des variateurs de fréquence dynamiques avec des courbes d'accélération et de décélération douces, atténuant le glissement inertiel aux points d'entrée.)

Normes de maintenance essentielles et protocoles préventifs

L"établissement d"un programme de maintenance préventive rigoureux, axé sur la lubrification des roulements de guidage de bord, le suivi de la tension des courroies, les contrôles de l"usure des rouleaux coniques et la propreté du lit, garantit une longue durée de vie opérationnelle et évite les arrêts inattendus de la ligne.

Étant donné qu’un convoyeur courbe subit des contraintes axiales, radiales et de torsion combinées, ses exigences en matière de maintenance préventive diffèrent considérablement de celles des convoyeurs droits standard. Le point de défaillance le plus critique de toute unité incurvée est le mécanisme de suivi des bords. Si les roulements se grippent ou si les rails de guidage s"usent excessivement, la tension radiale désaligne la courroie, provoquant un effilochage des bords et une destruction rapide de la courroie.

Les techniciens de maintenance doivent mettre en place une routine d’inspection structurée :

1. Inspections visuelles quotidiennes : Inspectez la zone de suivi des guides de bord pendant que la ligne est en fonctionnement. Vérifiez les vibrations anormales, les bruits de roulement à haute fréquence ou la génération de poussière le long du rail de guidage extérieur. Vérifiez que la courroie passe en douceur sur les barres avant d"extrémité sans se coincer.

2. Enlèvement hebdomadaire des débris : les débris, les résidus de ruban adhésif et les fragments d"emballage ont tendance à s"accumuler sous le plateau coulissant incurvé et dans le canal de roulement extérieur. Nettoyez soigneusement ces zones à l"aide d"aspirateurs industriels et de dégraissants sans solvants pour maintenir un faible frottement de glissement.

3. Lubrification mensuelle des roulements : Lubrifiez les roulements de guidage de bord scellés et les paliers à semelle de la poulie principale à l"aide de graisse complexe au lithium de haute qualité. Pour les environnements alimentaires lavables, utilisez de la graisse synthétique de qualité alimentaire NSF H1.

4. Tension trimestrielle et alignement des poulies : mesurez la tension de la courroie sur les arcs intérieur et extérieur. Assurez-vous que les surfaces de la poulie d"entraînement conique restent exemptes de vernis, de contamination par l"huile ou d"usure du caoutchouc.

5. Audit structurel du cadre semestriel : Inspectez tous les pieds de support structurels, les boulons de contreventement du cadre et les ancrages au sol. Vérifiez que le tassement du sol ou les impacts structurels n"ont pas déplacé le module de retournement par rapport aux convoyeurs droits adjacents.

Conseil d'inspection et d'entretien du revêtement d'entraînement : Les poulies coniques en acier reposent sur un revêtement en caoutchouc vulcanisé ou en polyuréthane pour saisir la courroie sous de lourdes charges. Vérifiez la profondeur de retard de la poulie deux fois par an ; Si l'épaisseur du caoutchouc s'use de manière inégale de plus de 1,5 mm sur le profil conique, la relation de vitesse différentielle échouera, provoquant un glissement de la courroie et une perte de stabilité de suivi.

En sélectionnant des composants structurels robustes, en appliquant une géométrie radiale appropriée et en maintenant des programmes d"entretien préventif stricts, les installations industrielles peuvent compter sur des convoyeurs courbes à 90 degrés pour assurer une manutention efficace, continue et sans dommage sur l"ensemble de leur empreinte opérationnelle.
