Bandes transporteuses courbes – Que savez-vous

En un coup d"œil

Qu"est-ce qu"une bande transporteuse courbe ?

Une bande transporteuse incurvée est un mécanisme de manutention conçu pour transporter des articles le long d"un chemin incurvé sans perturber l"alignement du produit ni nécessiter une intervention manuelle.

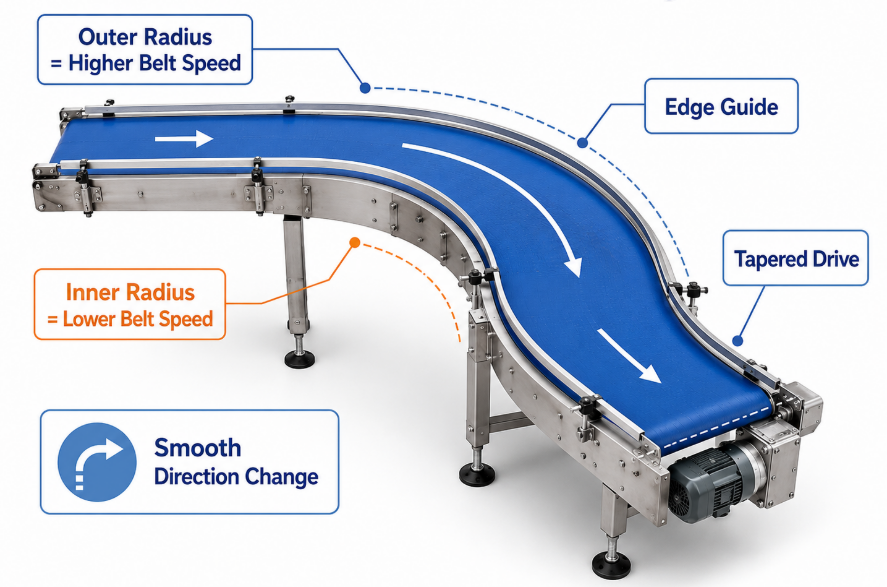

La mécanique opérationnelle d"une bande transporteuse courbe repose sur une conception d"entraînement radial combinée à des poulies d"extrémité coniques ou à des roulements de guidage latéraux. Contrairement aux convoyeurs à bande linéaires standard qui tirent la bande uniformément sur un axe parallèle, une bande transporteuse courbe connaît une vitesse linéaire variable sur sa surface. Le rayon extérieur se déplace à une vitesse nettement supérieure à celle du rayon intérieur. Pour s"adapter à ce différentiel, des méthodes de construction spécialisées sont utilisées, notamment des maillons modulaires en plastique à pas extensible ou des courroies flexibles en polyuréthane équipées de chaînes de guidage de bord ou de rouleaux d"entraînement coniques.

D’un point de vue technique, le maintien d’une tension uniforme sur l’arc radial est essentiel. La répartition de la tension doit empêcher la courroie de se déplacer vers l"intérieur sous l"effet de la charge. Les poulies coniques garantissent que la vitesse tangentielle de la surface de la poulie correspond à la vitesse linéaire variable de la courroie sur toute sa largeur. Les ingénieurs intègrent souvent des bords positifs entraînés par chaîne ou des rouleaux de guidage de précision le long du périmètre extérieur pour absorber les forces centrifuges et maintenir un contrôle constant de la trajectoire pour les charges unitaires délicates ou lourdes.

Lors de la sélection d'un équipement de transport avancé, l'intégration d'un haute performance convoyeur à bande incurvée permet des flux de traitement ininterrompus tout en réduisant les transferts physiques et mécaniques. Les applications industrielles modernes nécessitent que ces systèmes exécutent des transitions fluides et à faible friction entre les lignes de processus qui se croisent, préservant ainsi l'orientation délicate du produit pendant les cycles de fabrication continus.

Directives de maintenance pour le suivi radial :  Inspectez les roulements de guidage de bord toutes les 500 heures de fonctionnement pour vérifier l'usure inégale causée par les forces vectorielles radiales. Assurez-vous que les tendeurs d'entraînement intérieurs et extérieurs maintiennent un alignement équilibré, empêchant ainsi un étirement localisé de la courroie le long du périmètre extérieur.

Rôle de la bande transporteuse incurvée

Le rôle principal d"une bande transporteuse incurvée est d"optimiser l"espace de l"installation et de maintenir un flux continu de produits autour des obstacles structurels sans interrompre la vitesse de la ligne.

Dans le traitement industriel automatisé, l"espace linéaire est souvent limité par les murs du bâtiment, les machines existantes et la disposition des cellules de travail. L"intégration d"une bande transporteuse incurvée permet aux équipes d"ingénierie de courber les chemins de transport autour des piliers structurels ou de rediriger les matériaux dans des virages serrés à 90 ou 180 degrés. En remplaçant les transferts complexes à plaques mortes, les poussoirs latéraux ou les plateaux tournants par une courbe continue, le système élimine les points de transfert mécaniques où les objets légers ou instables basculent, se coincent ou subissent souvent des dommages.

De plus, le maintien d"une orientation constante du produit le long d"un chemin courbe est primordial pour l"automatisation en aval, comme les stations robotisées de prélèvement et de placement, l"inspection visuelle automatisée et les systèmes de lecture de codes-barres. Lorsque les produits traversent une bande transporteuse incurvée, la vitesse différentielle de la bande correspond au rayon naturel de l"arc, permettant aux emballages ou aux produits alimentaires de sortir du virage dans la position relative exacte dans laquelle ils sont entrés. Ce contrôle cinématique précis réduit les erreurs de traitement et élimine le besoin de machines de réorientation coûteuses en aval.

Pour apprécier pleinement les avantages opérationnels et les considérations structurelles de l'intégration des courbes, les équipes techniques examinent fréquemment des ressources détaillées telles que la présentation technique des convoyeurs courbes pour évaluer les profils de vitesse et les mesures dynamiques de charge. Une ingénierie appropriée du profil de courbe améliore directement le débit global de la ligne et l’efficacité opérationnelle.

Guide des types et applications de petites bandes transporteuses

Les petites bandes transporteuses incurvées sont des systèmes de manutention compacts et de haute précision conçus pour les applications de micro-convoyage, d"assemblage électronique, de tri pharmaceutique et d"emballage léger.

Les systèmes de convoyeurs micro et petits courbes utilisent généralement des courroies flexibles ultra fines en polyuréthane ou en silicone, fonctionnant sur de petits rouleaux à bords tranchants d"un diamètre aussi petit que 8 mm à 15 mm. Ces petits diamètres de transfert sont essentiels lors de la manipulation de composants minuscules, tels que des blisters, des flacons médicaux, des plateaux à semi-conducteurs ou des confiseries délicates, car ils empêchent les produits de tomber dans les espaces de transfert. La conception exige un usinage de haute précision des plaques de support internes et des lits de curseurs à très faible friction pour maintenir un couple opérationnel minimal.

Les préférences de conception européennes privilégient de plus en plus les petites unités de convoyeur incurvées modulaires équipées d"entraînements de moteur sans balais 24 V CC intégrés à l"intérieur des rouleaux. Cette approche d"entraînement décentralisée offre un contrôle précis de la vitesse, une efficacité énergétique et un encombrement réduit. Les environnements de fabrication européens mettent l"accent sur la modularité, l"interchangeabilité rapide et la compatibilité avec les salles blanches, ce qui stimule la demande de convoyeurs à petite courbe dotés de mécanismes de remplacement de courroie à dégagement rapide sans outil.

La mise en œuvre d'un construit avec précision système de convoyeur à bande incurvée dans des cellules d'assemblage à faible encombrement garantit un transfert de matériau cohérent sans compromettre la vitesse ou la précision de position. Ces conceptions compactes maximisent l’espace au sol utilisable dans les environnements de fabrication automatisés à haute densité.

Comment choisir la bonne bande transporteuse de cuisson pour le pain

La sélection de la bonne bande transporteuse de cuisson pour le pain nécessite un équilibre entre la résistance aux températures élevées, les propriétés hygiéniques du matériau antiadhésif et la dynamique de transition thermique douce pendant les courbes de refroidissement.

Dans les lignes de cuisson commerciales automatisées, les pâtons et le pain frais sortent des fours à des températures supérieures à 200 degrés Celsius et doivent subir un refroidissement contrôlé tout en traversant des spirales à plusieurs niveaux ou des courbes à 90 degrés. La bande transporteuse incurvée utilisée à cette étape doit résister aux contraintes thermiques résiduelles sans se déformer ni dégazer. Les courroies modulaires en silicone bleu de qualité alimentaire ou en plastique à mailles ouvertes avec une tolérance à haute température sont des choix standard pour favoriser la circulation de l"air et empêcher la rétention de chaleur sous les produits de boulangerie.

Pourquoi les équipes d"ingénierie privilégient-elles les courroies incurvées modulaires en plastique à grille ouverte ou en silicone de haute qualité pour la manipulation du pain ? La pâte à pain et les croûtes fraîchement cuites libèrent de l"humidité et de l"huile, ce qui peut provoquer une adhérence sur les surfaces solides des bandes. Les courroies incurvées à mailles ouvertes permettent une ventilation transversale sous le pain, favorisant un refroidissement uniforme et empêchant l"accumulation de condensation sur la face inférieure du produit. Les boulangeries industrielles européennes privilégient fortement les bandes courbes à grille ouverte à rayon serré, car elles optimisent la longueur des tunnels de refroidissement ambiants tout en respectant strictement les normes de conformité du groupe européen Hygienic Engineering & Design Group.

Comment sélectionner le meilleur matériau pour les bandes transporteuses alimentaires

La sélection du meilleur matériau de qualité alimentaire pour les bandes transporteuses courbes implique d"évaluer la résistance chimique, l"atténuation du transfert d"allergènes, l"usure mécanique et la conformité aux normes de sécurité alimentaire de la FDA et de l"UE.

Le choix des matériaux dicte directement la durée de vie opérationnelle et la sécurité sanitaire des systèmes de transport des aliments. Les options de matériaux standard pour les bandes transporteuses courbes comprennent le polyuréthane thermoplastique (TPU), le chlorure de polyvinyle (PVC), le polypropylène (PP), le polyéthylène (PE) et l"acétal (POM). Dans la transformation des aliments crus, de la viande et de la volaille, le TPU non poreux est hautement préféré en raison de sa résistance aux graisses animales, aux huiles et aux produits chimiques désinfectants agressifs tels que le chlore et les composés d"ammonium quaternaire. Le TPU ne se microfissure pas sous la flexion opérationnelle, empêchant ainsi les points d"hébergement bactériens comme Listeria ou Salmonella.

Pourquoi le TPU devient-il le choix par défaut par rapport au PVC traditionnel dans les usines alimentaires de haute qualité ? Les directives européennes sur la transformation des aliments imposent des limitations strictes sur la migration des plastifiants dans les produits alimentaires. Le TPU ne contient aucun plastifiant, conserve sa flexibilité dans les environnements de traitement à basse température et offre une résistance supérieure aux coupures et à l"abrasion. Par conséquent, les conceptions techniques des installations alimentaires européennes spécifient majoritairement des courroies incurvées en TPU bleu avec intégration d"additifs antimicrobiens.

Le déploiement d'une certifiée industriellement et solution d'équipement de convoyeur à bande incurvée fabriquée avec des matériaux conformes à la FDA garantit la pureté du produit tout en prolongeant la longévité opérationnelle de la bande dans des environnements de lavage exigeants.

Comment choisir la bonne bande transporteuse d"emballage

Pour choisir la bonne bande transporteuse incurvée d"emballage, il faut adapter le frottement de la surface de la bande, les capacités de charge, les mécanismes de suivi et les vitesses de ligne aux exigences spécifiques en matière d"emballage secondaire et de tri des colis.

Dans les centres d"emballage et de distribution à grande vitesse, les bandes transporteuses courbes doivent traiter divers types d"emballages, allant des cartons et poly-sacs aux bacs en plastique et aux paquets emballés sous film rétractable. Le choix entre une bande à surface supérieure à friction élevée et une bande en plastique modulaire à faible coefficient dépend de si l"application nécessite une accélération en pente ou une accumulation contrôlée. Pour l"induction de colis à grande vitesse, les courbes supérieures en caoutchouc à haute friction ou en PVC texturé sont essentielles pour empêcher le glissement du colis lors de changements de direction rapides à 90 degrés.

Les principales priorités des clients dans les centres logistiques modernes sont axées sur la réduction des temps d"arrêt opérationnels, la minimisation des émissions sonores et l"atteinte de vitesses de ligne élevées pouvant atteindre 100 mètres par minute. Quelles configurations structurelles les clients logistiques privilégient-ils ? Les centres logistiques européens donnent la priorité aux courroies courbes à guidage par chaîne positif, équipées de conceptions d"épissure de courroie à changement rapide. Les systèmes d"entraînement positif éliminent le glissement de la courroie lors d"accélérations de charges importantes et maintiennent un suivi précis quelles que soient les forces latérales exercées par les emballages décentrés.

Conclusion

Les bandes transporteuses courbes représentent une technologie fondamentale dans la manutention automatisée moderne des matériaux, comblant le fossé entre les contraintes d"espace et l"efficacité des lignes. En s"adaptant à des trajectoires radiales complexes grâce à des conceptions mécaniques précises, telles que des poulies coniques, des entraînements par chaîne de guidage à bord positif et des liaisons modulaires en plastique, ces systèmes éliminent les goulots d"étranglement opérationnels tout en protégeant l"intégrité structurelle du produit. Qu"il soit intégré à une logistique de colis à grande vitesse, à des lignes de transformation alimentaire en salle blanche rigoureuses ou à des cellules d"assemblage compactes, la sélection du matériau de bande, du mécanisme d"entraînement et du rayon de courbure appropriés garantit une disponibilité maximale, de faibles frais de maintenance et des performances opérationnelles à long terme dans les installations de fabrication industrielle du monde entier.
