Comment fonctionnent les bandes transporteuses courbes : explication de la mécanique et de la conception

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2026-07-12      origine:Propulsé

enquête

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Un convoyeur à bande incurvée fonctionne en utilisant une géométrie de rouleaux coniques, des mécanismes de guidage à bord positif et des courroies flexibles renforcées pour transférer les matériaux en douceur sur des virages angulaires de 30 à 180 degrés sans désorientation du produit ni perte de suivi. En faisant correspondre les vitesses linéaires intérieures et extérieures grâce à des diamètres de poulies coniques, le convoyeur à bande incurvé maintient une tension de bande uniforme, une stabilité centrifuge précise et des transitions de vitesse mécaniques fluides sur des itinéraires de manutention complexes.

En un coup d"œil

Section

Résumé

Le mécanisme de base derrière les convoyeurs courbes

Explique les principes fondamentaux de l"ingénierie mécanique, la géométrie des rouleaux coniques, les calculs de vitesse différentielle de la bande et les forces radiales régissant le mouvement du convoyeur à bande courbe.

Adaptations du matériau et de la construction de la courroie

Analyse la résistance à la traction de la bande structurelle, la construction des plis, les polymères synthétiques à haute friction et les exigences de flexibilité latérale nécessaires pour le routage continu des convoyeurs à bande incurvée.

Systèmes d"entraînement et transmission de puissance

Évalue les méthodologies de configuration d"entraînement, en comparant les architectures d"entraînement central aux architectures d"entraînement tangentiel ainsi que la régulation de vitesse d"entraînement à fréquence variable pour les installations de convoyeurs à bande courbe.

Stabilité du produit et contrôle du suivi

Examine les forces cinématiques lors de l"accélération angulaire, les techniques d"atténuation de la force centrifuge, les systèmes de suivi des billes de guidage et les capteurs de suivi actifs sur un convoyeur à bande incurvée.

Configurations courantes de convoyeurs courbes

Détaille les dispositions structurelles, notamment les géométries de virage à 45 degrés, 90 degrés et 180 degrés, les chemins inclinés en spirale et les intégrations modulaires à l"aide d"un convoyeur à bande incurvé.

Considérations d’entretien et modèles d’usure

Décrit les calendriers de maintenance technique, l"analyse différentielle de l"usure des rouleaux, la lubrification des chaînes de bord et les routines de surveillance de l"usure pour la fiabilité à long terme des convoyeurs à bande incurvée.

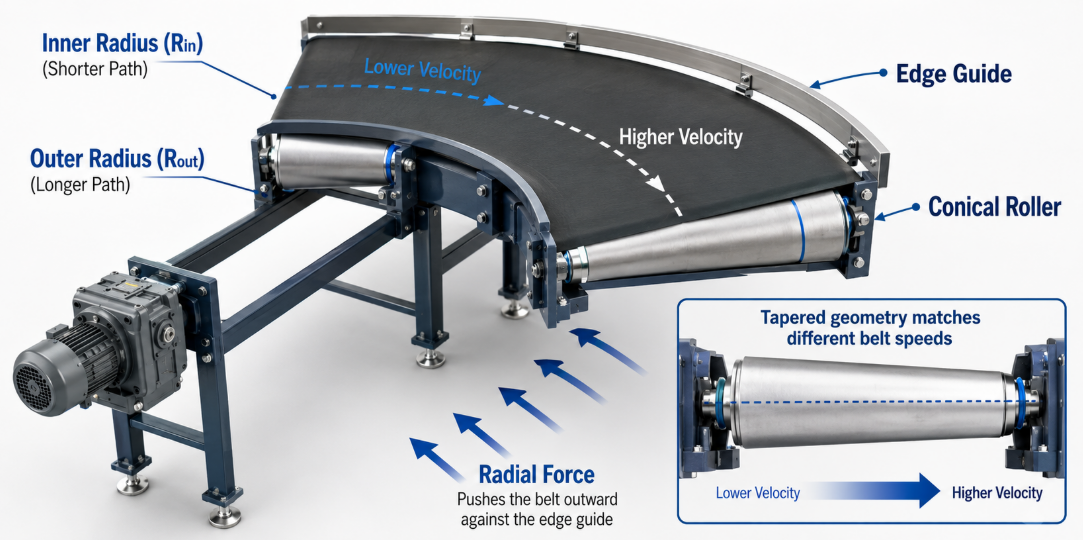

Convoyeurs courbes.png

1 Le mécanisme de base derrière les convoyeurs courbes

Le mécanisme central derrière un convoyeur à bande incurvée repose sur une géométrie de poulie conique, des rouleaux d"entraînement coniques et des forces de tension radiales pour maintenir un mouvement uniforme de la bande le long d"un arc sans dérive latérale.

Dans le transport à bande droite conventionnel, tous les points sur la largeur de la bande se déplacent à des vitesses linéaires identiques car les rouleaux d'entraînement maintiennent un profil cylindrique uniforme le long de leurs axes longitudinaux. Cependant, lorsqu'un système de ceinture suit une trajectoire courbe, le bord extérieur de la ceinture doit parcourir une distance d'arc beaucoup plus longue que le bord intérieur exactement dans le même laps de temps. Pour obtenir une stabilité opérationnelle continue sans flambage grave de la courroie, déchirure structurelle ou effondrement latéral, un système de convoyeur à bande incurvée utilise des poulies d'extrémité coniques et des rouleaux de support coniques. Le diamètre de ces composants coniques augmente proportionnellement du rayon de braquage intérieur au rayon de braquage extérieur, établissant un gradient de vitesse mécanique qui correspond parfaitement au différentiel de distance d'arc requis sur toute la face de la bande.

Mathématiquement, la vitesse tangentielle de rotation requise le long de toute section transversale radiale d"un convoyeur à bande courbe est directement proportionnelle à son rayon à partir du centre de courbure. Si le rayon intérieur est noté Rin et le rayon extérieur Rout, le rapport de vitesse linéaire Vout/Vin est égal à Rout/Rin. En concevant avec précision des rouleaux d"entraînement coniques avec un angle de conicité thêta correspondant, où tan(thêta) est égal à (Dout - Din) / (2 * W) (avec D représentant les diamètres des rouleaux et W représentant la largeur totale de la bande), la surface du rouleau correspond au mouvement linéaire exact de chaque ligne circonférentielle le long de la nappe flexible de la bande. Cette géométrie conique élimine les frottements différentiels entre le support de la courroie et les surfaces des rouleaux, garantissant ainsi une transmission de puissance mécanique économe en énergie et empêchant une dégradation prématurée de l"élastomère.

En plus de la géométrie des rouleaux coniques, les forces vectorielles radiales jouent un rôle physique dominant dans le fonctionnement du convoyeur à bande courbe. Étant donné que la ceinture élastique est tirée sous une tension axiale importante autour d"une courbe, elle génère une composante vectorielle de force radiale naturelle vers l"intérieur, dirigée vers le centre de courbure. S"il n"est pas compensé, ce vecteur entraînerait une traction de la courroie vers l"intérieur vers le rayon intérieur, effondrant ainsi le système. Pour contrecarrer cette force, les structures de convoyeurs à bande incurvées hautes performances utilisent des systèmes de guidage de bord externe, tels que des attaches de bord guidées par chaîne, des roues de guidage ou des billes de guidage usinées avec précision s"étendant le long de pistes de guidage externes continues. Ces systèmes de retenue mécanique absorbent les forces de tension radiales vers l"intérieur, maintenant la forme structurelle, le profil de surface tendu et l"intégrité de position du convoyeur à bande incurvé dans tous les états de charge opérationnels.

Paramètre mécanique

Mécanique du rayon intérieur

Mécanique du rayon extérieur

Impact sur l"intégration du système

Vitesse linéaire (m/s)

Vitesse inférieure (proportionnelle à Rin)

Vitesse plus élevée (proportionnelle à la déroute)

Nécessite des rouleaux coniques coniques pour correspondre aux gradients de vitesse.

Diamètre de la poulie (mm)

Diamètre conique plus petit

Diamètre conique plus grand

Élimine le frottement de glissement de surface et les contraintes de cisaillement des plis de ceinture.

Forces vectorielles radiales

Traction de tension radiale concentrée vers l’intérieur

Réaction vers l"extérieur via les guides de bord

Exige des pistes de suivi de bord continues ou des ensembles de roues de guidage.

Extension du pli de la ceinture (%)

Charge de traction minimale

Contrainte d"étirement longitudinale maximale

Nécessite une flexibilité de carcasse en élastomère ou tissée multicouche.

2 Adaptations du matériau et de la construction de la courroie

Les adaptations du matériau et de la construction de la bande pour un convoyeur à bande incurvée visent à fournir une flexibilité latérale élevée combinée à une résistance à la traction longitudinale élevée pour supporter des charges vectorielles asymétriques.

Les convoyeurs à bande plate standard utilisent des carcasses en tissu multicouche rigide conçues principalement pour la résistance à la traction longitudinale, offrant une élasticité latérale minimale. À l’opposé, un convoyeur à bande incurvée nécessite des matériaux de bande synthétiques spécialisés capables de supporter une déformation élastique continue sur différentes zones radiales. Le bord extérieur d"un convoyeur à bande incurvé subit une contrainte d"allongement longitudinale importante en raison de son rayon d"arc plus grand, tandis que le bord intérieur subit une compression relative. Par conséquent, les tissus de courroies sont fabriqués à partir de motifs de tissage spécialisés, tels que des fils de chaîne en polyester monofilament et des fils de trame en polyamide flexible, ou des composés élastomères de polyuréthane vulcanisé (PU) et de chlorure de polyvinyle (PVC) conçus spécifiquement pour l"absorption des contraintes multidirectionnelles.

Pour transférer en toute sécurité le couple d'entraînement tout en résistant aux forces de traction radiales intenses vers l'intérieur, la construction des bords structurels d'une bande transporteuse incurvée est hautement spécialisée. Le périmètre extérieur du matériau de la courroie comprend souvent des bandes de bord renforcées, des œillets flexibles scellés ou des profils de suivi spécialisés soudés directement sur la face inférieure ou sur la marge du bord. Dans les applications industrielles lourdes, les profils de chaîne de bord extérieur sont fixés directement à la courroie à l'aide de languettes flexibles en polyuréthane ou d'attaches métalliques, transformant la répartition de la tension du simple frottement de surface en un engagement mécanique positif. Pour le transport léger à grande vitesse, des roulements à billes scellés avec précision fonctionnant le long d'une piste extérieure en aluminium extrudé capturent des billes de guidage continues moulées sur le périmètre de la bande. Des spécifications de conception complètes et des paramètres structurels peuvent être évalués dans le guide technique détaillé du convoyeur courbe.

Les composés de surface du revêtement supérieur sont soigneusement formulés en fonction des caractéristiques physiques du produit transporté et des facteurs environnementaux. Les couvercles en polyuréthane avec des coefficients de friction élevés (0,4 à 0,7 contre des fonds lisses en acier ou en carton) sont standard lors du transport de boîtes lisses, d"aliments emballés ou de composants fragiles le long d"angles d"inclinaison raides et incurvés pour éviter le glissement induit par l"accélération centrifuge. À l’inverse, des couvercles supérieurs à faible friction utilisant des tissus imprégnés de silicone ou de mélange de PTFE sont utilisés là où les opérations d’accumulation et de fusion se produisent sur la surface incurvée du convoyeur à bande. Les propriétés antistatiques ignifuges conformes aux normes ISO 284 sont également régulièrement intégrées dans les bandes logistiques de manutention des bagages des aéroports et des entrepôts afin d"éliminer les risques de décharges électrostatiques lors de la manutention de matériaux à grande vitesse.

Type composite de courroie

Résistance à la traction (N/mm)

Coefficient de frottement superficiel

Secteur d"application principal

Tissu PU monofilament

12 à 25 N/mm

0,45 (friction élevée)

Emballage léger, agroalimentaire, lignes de tri de commandes.

PVC multicouche industriel

20 à 50 N/mm

0,35 (frottement moyen)

Traitement des colis, plateformes logistiques, distribution postale.

Synthétique renforcé entraîné par chaîne

80 à 180 N/mm

0,55 (surface résistante)

Manutention des bagages aéroportuaires, transport de matériaux lourds en vrac.

Courbe flexible en plastique modulaire

35 à 90 N/mm

0,20 à 0,30 (faible friction)

Lignes de conteneurs, embouteillage de boissons, usines pharmaceutiques.

3 Systèmes d"entraînement et transmission de puissance

Les systèmes d"entraînement et la transmission de puissance dans un convoyeur à bande incurvée sont conçus pour fournir un couple constant tout en compensant la vitesse différentielle sur la face de la bande.

La transmission de puissance dans un convoyeur à bande incurvée peut utiliser soit un entraînement central sous le châssis pour une flexibilité bidirectionnelle, soit un entraînement d"extrémité tangentiel sur la poulie extérieure pour maximiser l"efficacité et réduire la tension sur la courroie. L"intégration d"entraînements à fréquence variable (VFD) garantit une accélération contrôlée, atténue les pics de couple et synchronise la vitesse du convoyeur avec les équipements adjacents pour protéger les charges utiles délicates.

Configuration du lecteur

Efficacité mécanique

Réversibilité

Complexité de la maintenance

Environnement opérationnel idéal

Ensemble d"entraînement central

78% à 85%

Entièrement réversible

Plus haut (poulies multiples)

Lignes de distribution bidirectionnelles, cellules à espace limité.

Entraînement tangentiel

88% à 94%

Direction unique

Inférieur (accès direct aux poulies)

Tri de colis à grande vitesse, gestion des bagages à l"aéroport.

Entraînement direct contrôlé par VFD

92% à 96%

Programmable

Minime (Peu de joints mécaniques)

Fabrication de précision, transport d"articles sensibles.

Conseil d'ingénierie pour l'optimisation de l'entraînement : lors de la configuration des unités d'entraînement pour des installations de convoyeurs à bande courbe fonctionnant à plus de 2,0 m/s, calculez toujours la puissance du moteur requise en utilisant le coefficient de frottement dynamique maximum au niveau de la piste de guidage du bord extérieur plutôt que le frottement nominal de la courroie sur le lit uniquement. La traînée de charge radiale sur les roulements de guidage peut contribuer jusqu'à 35 % à la résistance totale d'entraînement du système dans des conditions de charge utile complète du produit.

4 Stabilité du produit et contrôle du suivi

La stabilité du produit et le contrôle du suivi sur un convoyeur à bande incurvée sont obtenus en gérant l"inertie centrifuge tout en maintenant l"alignement mécanique des bords de la bande grâce à des systèmes de suivi continu.

La force centrifuge sur les articles en rotation peut être atténuée à l"aide de capots supérieurs à friction élevée, de rayons de braquage plus larges ou de conceptions de châssis inclinés pour empêcher le déplacement du produit. Pour garantir un alignement opérationnel précis, des capteurs de suivi intégrés surveillent en permanence le placement de la courroie et signalent aux contrôleurs automatisés de corriger la dérive avant que des dommages mécaniques ne se produisent.

Technologie de suivi

Mécanisme de détection

Mode de réponse

Atténuation des risques primaires

Fins de course mécaniques

Contact de levier de bord physique

Déclencheur d"arrêt brutal d"urgence

Empêche le blocage catastrophique du cadre de la courroie.

Réseau d"yeux photo infrarouges

Interruption du faisceau optique

Avertissement PLC et réglage automatique

Surveille la dérive et l’usure progressives des bords.

Profileurs de distance laser

Mesure de distance sans contact

Contrôle d"actionneur dynamique en boucle fermée

Fournit un positionnement continu de haute précision.

Sondes de proximité inductives

Détection d"onglet métallique

Commentaires sur la vitesse et l"alignement de la chaîne

Surveille les systèmes de courroies courbes entraînés par chaîne.

5 configurations courantes de convoyeurs incurvés

Les configurations de convoyeurs courbes courantes incluent des virages horizontaux de 45 degrés, 90 degrés et 180 degrés, ainsi que des géométries d"inclinaison et de déclin verticales en spirale adaptées à la configuration des installations.

L"aménagement des installations industrielles présente diverses contraintes spatiales et exigences de routage, exigeant des options de géométrie de convoyeur à bande incurvée adaptables. L"ingénierie structurelle d"une courbe est définie par trois mesures géométriques principales : l"angle de braquage thêta (exprimé en degrés), le rayon intérieur Rin (mesuré du point central de courbure jusqu"au bord intérieur de la bande) et la largeur utile effective de la bande W. En modifiant ces trois mesures géométriques, un convoyeur à bande incurvé peut être intégré de manière transparente dans pratiquement n"importe quel flux de manutention de matériaux, en acheminant autour des colonnes structurelles d"un bâtiment, en comblant les écarts d"élévation ou en exécutant des retournements directionnels complets en demi-tour.

Les géométries de virage horizontal standard comprennent :

  1. Convoyeur incurvé à 45 degrés : conçu principalement pour des décalages directionnels doux, des fusions de lignes et le contournement d'obstacles localisés en usine. Cette configuration génère une accélération centrifuge minimale, ce qui la rend idéale pour le routage à grande vitesse où l'orientation du produit doit être préservée avec une contrainte de guidage de bord minimale.

  2. Convoyeur incurvé à 90 degrés : la configuration la plus largement utilisée dans la logistique des entrepôts, les halls d'emballage et les centres de distribution. Il permet aux lignes de transport de matériaux d'exécuter des changements de direction à angle droit le long des murs de l'installation ou entre les cellules de traitement sans nécessiter d'unités de transfert escamotables électriques ou de poussoirs de convoyeur transversal.

  3. Convoyeur incurvé à 180 degrés : Fréquemment désigné comme convoyeur tournant, cette configuration inverse complètement la direction du flux de matériaux dans un encombrement compact. Il est largement déployé dans les tunnels de refroidissement, les circuits de séchage thermique multi-passes, les cellules en boucle de fabrication et les lignes de recirculation des boucles de bagages où l'efficacité spatiale est essentielle.

  4. Convoyeur incurvé à inclinaison en spirale : combine une courbure d'arc horizontale avec des changements d'élévation de pas verticaux continus. En enroulant le convoyeur à bande incurvé selon un motif en spirale hélicoïdale, le transport vertical à haute altitude est obtenu dans un encombrement au sol exceptionnellement réduit, remplaçant ainsi les longs convoyeurs inclinés en ligne.

Type de configuration

Plage d"angle standard

Rayon intérieur typique

Avantage opérationnel principal

Courbe horizontale de 45 degrés

30 à 60 degrés

500 mm à 1500 mm

Perte de vitesse minimale, changement de direction doux et fluide.

Courbe à angle droit de 90 degrés

90 degrés précis

600 mm à 2000 mm

Routage d"angle standard, transitions de lignes transparentes.

Courbe de demi-tour à 180 degrés

180 degrés précis

800 mm à 2500 mm

Efficacité spatiale compacte maximale, inversion du flux.

Courbe spirale hélicoïdale

360 à 1440 degrés plus

1 000 mm à 3 000 mm

Changement d"élévation vertical dans un encombrement compact.

6 Considérations d"entretien et modèles d"usure

Les considérations de maintenance et les modèles d"usure sur un convoyeur à bande incurvée proviennent de forces vectorielles asymétriques, nécessitant une inspection spécialisée des rouleaux, une lubrification des bords de la chaîne et des protocoles de suivi de l"usure de la bande.

Une usure différentielle se produit naturellement sur les rouleaux coniques en raison d'une vitesse et d'une charge plus élevées sur le diamètre extérieur, nécessitant des mesures de routine au pied à coulisse et un entretien retardé. Les bords extérieurs de la bande nécessitent une surveillance continue pour déceler toute déchirure ou tout dommage des passe-fils, tandis qu'une lubrification régulière des chaînes de guidage, des roulements et des lits coulissants est essentielle pour éviter l'usure par friction et garantir un fonctionnement fiable du système. La révision des directives opérationnelles complètes dans le manuel opérationnel du convoyeur courbe fournit des procédures de base essentielles pour les équipes de service technique.

Objectif de maintenance

Fréquence des inspections

Indicateur d"usure primaire

Action de maintenance corrective

Rouleaux d"entraînement coniques

Toutes les 1 000 heures de fonctionnement

Usure du diamètre extérieur et rayures de surface

Remettez en état la face du rouleau ou remplacez le tambour conique usé.

Chaîne/perle de guidage du bord extérieur

Toutes les 250 heures de fonctionnement

Allongement du pas de chaîne et relâchement des œillets

Ajustez la tension de la chaîne, remplacez les goupilles de bord endommagées.

Roulements de guidage radiaux

Toutes les 500 heures de fonctionnement

Jeu de rotation, bruit, température élevée

Remplacez immédiatement les roulements de précision scellés.

Lit coulissant UHMW-PE

Toutes les 2 000 heures de fonctionnement

Gorges longitudinales profondes et usure du lit

Refaites surface ou remplacez les bandes d"usure du curseur UHMW.

Conseil d'entretien pour une fiabilité à long terme : N'essayez jamais de corriger le désalignement de la courroie sur un convoyeur à bande incurvée en serrant excessivement les boulons de tension de tension internes uniquement. L'augmentation de la tension sur le rayon intérieur augmente le vecteur de force radiale vers l'intérieur, accélérant l'usure de la piste de guidage externe et provoquant une grave distorsion du bord de la bande. Équilibrez toujours les réglages de tension sur les cadres de tension intérieurs et extérieurs conformément aux spécifications de couple du fabricant.

7Conclusion

Le succès opérationnel d'un convoyeur à bande courbe repose sur une intégration harmonieuse de la mécanique conique, de la science des matériaux spécialisée et d'un contrôle précis du suivi radial. En utilisant des rouleaux d'entraînement coniques qui établissent des gradients de vitesse linéaires correspondants sur les rayons intérieurs et extérieurs, ces systèmes avancés éliminent les frottements différentiels de surface, permettant un transport fluide des matériaux à travers des trajectoires angulaires complexes. Des configurations d'entraînement robustes et de la synchronisation avancée de la vitesse VFD aux capteurs actifs de suivi de la bande et aux protocoles de maintenance de protection, chaque aspect technique d'un convoyeur à bande incurvée moderne est optimisé pour une efficacité opérationnelle, un faible bruit et une durée de vie maximale. Alors que les demandes de manutention automatisée des matériaux continuent de croître en termes de débit et de complexité spatiale, la maîtrise de la mécanique structurelle et des principes de conception des convoyeurs à bande courbe reste essentielle pour optimiser les architectures de routage industriel mondiales.
