Les bandes transporteuses courbes et les systèmes courbes modulaires fonctionnent en utilisant des rouleaux coniques, une géométrie conique spécialisée et des mécanismes de rétention radiale pour maintenir une vitesse linéaire uniforme sur toute la largeur de la courbe, empêchant ainsi le désalignement et le glissement du produit. En entraînant le rayon extérieur à une vitesse proportionnellement plus rapide que le rayon intérieur, ces systèmes garantissent que les matériaux négocient les virages en douceur tout en préservant leur orientation précise.
Ce guide technique complet détaillera la mécanique exacte, l"ingénierie structurelle et les critères de sélection stratégique qui définissent les solutions industrielles de manutention de matériaux courbes. Des principes cinématiques de base aux applications B2B spécifiques, nous explorerons comment ces systèmes éliminent les goulots d"étranglement de la production et stimulent le retour sur investissement des installations. Les sections suivantes fournissent une description complète de la technologie, des meilleures pratiques de maintenance et des stratégies d"intégration requises pour les opérations industrielles modernes.
Section | Résumé |
Principes de fonctionnement fondamentaux des systèmes de manutention de matériaux incurvés | Explique la cinématique fondamentale, la mécanique des rouleaux coniques et la gestion de la vitesse radiale nécessaires pour déplacer des marchandises dans un virage sans glissement. |
Composants structurels clés d"un convoyeur à rouleaux courbes | Décompose le matériel physique essentiel, notamment les rouleaux coniques en acier, les roulements de précision, les cadres robustes et les chaînes d"entraînement spécialisées. |
Principaux types de convoyeurs courbes et leurs applications industrielles | Compare différentes conceptions de convoyeurs courbes, telles que les variétés à courroie standard, en plastique modulaire et à rouleaux, en mettant en évidence leurs utilisations spécifiques au secteur. |
Critères de sélection critiques pour les achats et l"ingénierie B2B | Décrit les paramètres d"ingénierie vitaux, les capacités de poids, les calculs de rayon et les facteurs environnementaux que les acheteurs doivent évaluer avant d"acheter. |
Meilleures pratiques d"installation, de maintenance et de dépannage | Fournit un guide opérationnel pratique, étape par étape, sur l"alignement des courbes, le suivi des courroies, le maintien de la tension et la prévention des modèles d"usure courants. |
Les systèmes de manutention incurvés fonctionnent en exécutant un gradient de vitesse différentiel précis sur la surface de transport, en utilisant des composants coniques pour garantir que le bord extérieur se déplace plus rapidement que le bord intérieur. Cet étalonnage précis neutralise les forces centrifuges et empêche la dérive de l'orientation de l'emballage.
Pour comprendre la mécanique, il faut examiner la physique de base de la cinématique de rotation. Lorsqu"un objet se déplace le long d"une trajectoire courbe, la distance parcourue par le bord extérieur est nettement supérieure à la distance parcourue par le bord intérieur sur le même incrément de temps. Si un convoyeur utilisait des rouleaux cylindriques standard sur un virage à quatre-vingt-dix degrés, chaque point le long du rouleau tenterait de tourner à la même vitesse linéaire de surface. Cela entraînerait inévitablement un retard des produits situés sur le rayon extérieur, entraînant de graves torsions, des éraflures de matériaux et des blocages fréquents du système.
Pour résoudre ce défi physique, les conceptions techniques intègrent des rouleaux coniques spécialisés. Un véritable convoyeur à rouleaux incurvés repose sur ces rouleaux coniques, dont le diamètre augmente progressivement du rayon intérieur au rayon extérieur. Étant donné que le diamètre extérieur est plus grand, sa vitesse linéaire de surface est proportionnellement plus élevée pour tout régime de rotation donné. Cette proportion géométrique exacte garantit que tous les points sur la largeur de la ligne effectuent le tour en parfaite synchronisation.
De plus, des mécanismes de rétention radiaux sont utilisés pour lutter contre la tendance naturelle de la surface mobile ou du produit à glisser vers l"extérieur en raison de l"inertie. Dans les variantes entraînées par courroie, une série de rouleaux de guidage, de profils de suivi ou de fixations de chaîne robustes s"étendent le long du périmètre du cadre à grand rayon. Ces composants de suivi verrouillent le support flexible dans sa voie structurelle, absorbant les forces latérales générées par les lourdes charges utiles lors de leur transition dans des changements de direction de quarante-cinq degrés, quatre-vingt-dix degrés ou cent quatre-vingts degrés.

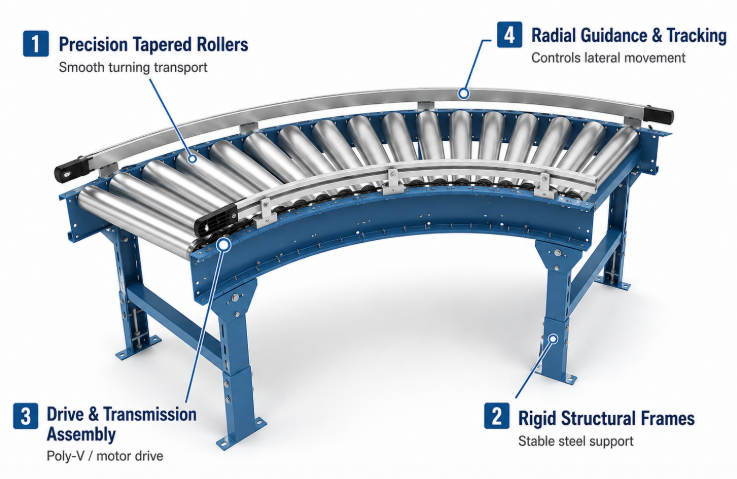

L'intégrité structurelle et l'efficacité opérationnelle d'un convoyeur à rouleaux incurvés robuste dépendent d'un réseau de composants techniques, notamment des rouleaux coniques de précision, un cadre à rayon rigide et des configurations d'entraînement spécialisées. Chaque pièce doit être usinée selon des tolérances précises pour résister aux contraintes de charge latérales et axiales continues.
Les rouleaux coniques constituent le principal point de contact pour le transport des matériaux. Usinés à partir d"acier au carbone de haute qualité, d"acier inoxydable ou de polymères résistants aux chocs, leur angle de conicité exact doit correspondre au véritable point central du rayon de braquage. Ces rouleaux sont équipés de roulements à billes rectifiés avec précision qui peuvent supporter à la fois les charges radiales du poids du produit et les charges de poussée axiales générées par le mouvement de rotation.
Les cadres latéraux extérieur et intérieur forment l’épine dorsale structurelle de l’ensemble incurvé. Généralement construits à partir d"acier de construction découpé au laser CNC ou d"aluminium extrudé de gros calibre, ces cadres doivent résister aux forces de torsion. Le cadre intérieur est plus court et à rayon serré, tandis que le cadre extérieur intègre des supports de montage pour le mécanisme d"entraînement et des garde-corps de sécurité.
L'alimentation d'un système incurvé nécessite des dispositions d'entraînement spécialisées. Les options standard incluent des chaînes à rouleaux de précision robustes fonctionnant dans des bandes d'usure en polymère UHMW personnalisées ou des arbres de ligne à couple élevé reliés par des joints toriques flexibles. Pour les demandes industrielles de grande capacité, le choix d’un convoyeur à rouleaux courbes haut de gamme équipé de rouleaux motorisés à entraînement direct garantit une transmission de couple optimale sans perte mécanique.
Pour éviter que la bande transporteuse ou la chaîne ne se déplace latéralement sous la charge, des systèmes de guidage radiaux robustes sont installés. Cela implique des roulements de guidage robustes montés verticalement le long du bord extérieur de la courroie, qui roulent contre une lèvre en acier usiné. Dans les courbes de chaîne en plastique modulaires, des languettes moulées sur la face inférieure des maillons de chaîne se verrouillent directement dans les rails correspondants du lit du convoyeur.
Les installations industrielles utilisent plusieurs types distincts de systèmes de manutention incurvés, classés en fonction de leur support de transport, notamment de véritables courbes de courroie, des chaînes modulaires en plastique et des systèmes à rouleaux dynamiques, pour s'adapter à des environnements de production spécifiques. La sélection du type correct dépend directement du poids, de la géométrie et des caractéristiques de surface du matériau déplacé.
Classe système | Technologie de base | Mécanique primaire | Environnement cible |
Courbes de ceinture en tissu | Feuille continue de PVC renforcé ou de polyuréthane découpée en forme d"arc précise. | Fonctionne le long des rails de guidage structurels pour gérer le tri à grande vitesse. | Idéal pour les petits objets, les appareils électroniques fragiles ou les bagages irréguliers à l"aéroport. |
Chaînes modulaires en plastique | Segments en plastique emboîtables disposés selon un motif de brique robuste. | Les languettes moulées se verrouillent directement dans les rails correspondants sous le lit du convoyeur. | Idéal pour les environnements humides, l’embouteillage de boissons et les zones de lavage des aliments. |
Courbes à rouleaux en direct | Rouleaux coniques à entraînement individuel alimentés par des chaînes, des courroies poly-V ou des arbres de ligne. | Prend en charge l’accumulation sans pression pour contrôler automatiquement le débit de la ligne. | Parfait pour les cartons lourds, les fourre-tout et les palettes industrielles lourdes. |
Les courbes de la ceinture en tissu utilisent une feuille continue de matériau synthétique renforcé découpée en forme d"arc. Ces systèmes offrent une surface lisse et très stable, idéale pour le transport de petits objets, d"appareils électroniques fragiles ou de bagages irréguliers. Parce que toute la surface se déplace uniformément, elle empêche les petites pièces de tomber à travers les interstices, ce qui les rend populaires dans les centres de traitement des bagages des aéroports et de tri du commerce électronique.
Construites à partir de segments en plastique emboîtables, les courbes modulaires offrent une excellente durabilité mécanique et un excellent drainage des fluides. La configuration en brique des modules offre une résistance élevée à la traction, permettant des trajets de convoyeur longs et complexes avec plusieurs courses droites et courbes entraînées par un seul moteur. Ces systèmes sont très appréciés dans les industries de la transformation alimentaire, de l’embouteillage de boissons et pharmaceutique en raison de leur conception facile à nettoyer.
Pour la fabrication lourde et l’entreposage, la configuration à rouleaux dynamiques est la solution privilégiée. Entraînés par des chaînes, des courroies poly-V ou des arbres de ligne, ces systèmes excellent dans le déplacement de cartons lourds, de bacs fourre-tout et de palettes industrielles. Ils permettent une accumulation sans pression, ce qui signifie que les produits peuvent être arrêtés sur la courbe pour contrôler le débit de la ligne sans arrêter le moteur d"entraînement, évitant ainsi les collisions de produits.
Type de convoyeur | Capacité de charge maximale | Plage de vitesse commune | Industrie la mieux adaptée |
Courbe de ceinture en tissu | Léger à moyen (jusqu"à 50 kg/m) | 0,5 à 2,5 m/s | Logistique, Emballage, Aéroports |
Courbe plastique modulaire | Moyen (jusqu"à 120 kg/m) | 0,2 à 1,2 m/s | Transformation des aliments, embouteillage |
Courbe de rouleaux en direct | Lourd (jusqu"à 1500 kg/m) | 0,1 à 1,5 m/s | Automobile, Entreposage, Industrie Lourde |
L'acquisition d'un système de tournage de qualité industrielle nécessite une évaluation minutieuse des paramètres techniques clés, notamment le rayon intérieur, le degré de virage, la capacité de charge totale et les conditions environnementales. Un mauvais calcul de ces valeurs peut entraîner une usure accélérée des composants, des dommages au produit ou une panne du moteur.
Tout d’abord, les ingénieurs doivent déterminer les exigences exactes de configuration, en particulier le degré de virage (généralement quarante-cinq, quatre-vingt-dix ou cent quatre-vingts degrés) et le rayon intérieur. Le rayon intérieur doit être suffisamment grand pour permettre le passage du produit manipulé le plus long sans que ses coins ne heurtent les garde-corps. Le rayon extérieur est déterminé en ajoutant la largeur du convoyeur directement au rayon intérieur, ce qui détermine l"espace exact nécessaire au sol de l"installation.
Deuxièmement, le poids total et la répartition de la charge utile du produit doivent être soigneusement calculés. Pour les opérations industrielles lourdes, le choix d'un convoyeur à rouleaux incurvés robuste avec des traverses renforcées garantit que le système peut supporter de lourdes charges sans affaissement du cadre. Les ingénieurs doivent également calculer la charge maximale par rouleau pour vérifier que les roulements de précision peuvent supporter les contraintes radiales et axiales combinées pendant un fonctionnement continu.
Troisièmement, les facteurs liés à l"environnement opérationnel jouent un rôle majeur dans la sélection des matériaux. Les installations traitant de la transformation chimique, de la production alimentaire ou d"une humidité élevée doivent spécifier des cadres en acier inoxydable et des composants en polymère résistant à la corrosion. À l’inverse, les centres de distribution secs standards peuvent utiliser des structures en acier au carbone revêtues de poudre. Les spécialistes de l"intégration de systèmes doivent également s"assurer que les systèmes de contrôle correspondent aux lignes droites existantes, en intégrant des entraînements à fréquence variable (VFD) pour synchroniser avec précision les vitesses entre les sections distinctes du convoyeur.
Le maintien d'une efficacité maximale dans les lignes de manutention courbes nécessite un nivellement initial précis du châssis, des ajustements systématiques du suivi de la bande et une lubrification régulière des roulements à haute contrainte. Négliger ces étapes de maintenance essentielles peut entraîner une usure inégale des courroies, une contrainte excessive du moteur et des temps d'arrêt inattendus du système.
Lors de l"installation, les techniciens doivent utiliser des outils d"alignement laser de précision pour garantir que les cadres intérieur et extérieur sont parfaitement de niveau sur les deux plans. Si un côté de la courbe est plus bas que l’autre, la gravité amplifiera les forces centrifuges, tirant le moyen de transport ou les produits vers le côté inférieur. Cette répartition inégale du poids provoque une usure prématurée des guides de suivi et des pignons d"entraînement.
Étant donné que les systèmes de tournage génèrent une poussée axiale plus élevée que les lignes droites, les roulements des rouleaux coniques sont soumis à des contraintes continues. Les équipes de maintenance doivent établir un programme de lubrification strict, en utilisant des graisses au complexe de lithium à haute viscosité pour les rouleaux en acier lourds ou des lubrifiants de qualité alimentaire si nécessaire. Les roulements de précision scellés doivent être vérifiés régulièrement à l"aide de caméras thermographiques pour détecter une surchauffe avant qu"un roulement ne grippe.
Sur les courbes de bandes textiles, la vérification du système de suivi est une tâche de routine cruciale. Les rouleaux de guidage des bords ou les profils de suivi doivent être inspectés pour déceler toute usure et toute accumulation de matériau. Si la courroie commence à grimper sur le cadre extérieur, les boulons de tension des poulies intérieure et extérieure doivent être ajustés par petits incréments. Pour les systèmes entraînés par rouleaux, la vérification de la tension des courroies poly-V ou des chaînes d"entraînement de connexion évite le glissement et préserve la transmission du couple.
Remarque relative à l'entretien industriel : Vérifiez toujours les traces d'usure sur le rayon intérieur du cadre. Une usure excessive dans cette zone indique généralement que la tension de la courroie est trop élevée, tirant l'ensemble vers l'intérieur contre les guides structurels.
L'intégration d'un haute performance convoyeur à rouleaux incurvés dans un système de manutention B2B existant offre des avantages majeurs en termes de gestion de l'espace des installations et de débit de production. En appliquant une géométrie de rouleaux coniques et une mécanique de vitesse différentielle, ces systèmes éliminent les goulots d'étranglement courants qui se produisent lors du déplacement de marchandises dans les virages.
Investir dans des composants de haute qualité, calculer des rayons de braquage précis et suivre une routine de maintenance préventive stricte garantit une fiabilité opérationnelle à long terme. Pour les centres de distribution automatisés ou les chaînes de montage de fabrication, le choix d’une solution incurvée est une étape éprouvée vers la création d’un pipeline logistique continu et hautement efficace.
Le glissement du produit est principalement évité grâce à l"utilisation de rouleaux coniques de précision, qui maintiennent un gradient de vitesse constant sur toute la largeur du convoyeur. De plus, la sélection de matériaux de surface à friction élevée, tels que des rouleaux recouverts de caoutchouc ou des courroies texturées à haute adhérence, garantit que les produits restent bien en place lors des transitions à grande vitesse.
Oui, les courbes de chaîne en plastique modulaires peuvent souvent être intégrées dans de longues courses droites entraînées par un seul moteur, à condition que le calcul de la traction totale de la chaîne reste dans des limites sûres. Cependant, pour les applications lourdes ou les configurations complexes, l'utilisation d'un moteur indépendant dédié pour la section du convoyeur à rouleaux incurvés permet un meilleur réglage de la vitesse et moins de contraintes mécaniques.
Le rayon minimum dépend fortement du type de convoyeur et des dimensions du produit. Les courbes de courroies en tissu peuvent atteindre des rayons intérieurs serrés aussi bas que 300 mm, tandis que les courbes à rouleaux dynamiques pour charges lourdes nécessitent généralement un rayon plus grand pour accueillir en toute sécurité des rouleaux coniques et des charges utiles lourdes.
