Comment fonctionnent les bandes transporteuses incurvées et économisent de l'espace dans les installations

Les bandes transporteuses courbes modifient la direction du flux de matériaux au sein d'une chaîne de logistique ou de production selon des angles allant de 30 à 180 degrés sans nécessiter de transfert manuel ou de réorientation du produit à angle droit. En maintenant un alignement continu de la bande, une répartition précise du couple d'entraînement et une orientation constante des matériaux grâce à des rayons de braquage doux, un convoyeur à bande incurvé élimine les zones mortes de transfert difficiles, préserve l'espace au sol et optimise les opérations des installations à haut débit.

Table des matières

• Fondamentaux mécaniques et mécanismes d"entraînement

• Optimisation spatiale et efficacité de la mise en page

• Dynamique de charge et intégrité de l"orientation

• Composants clés et spécifications structurelles

• Protocoles de maintenance et d"exploitation

• Applications d"installations stratégiques

Fondamentaux mécaniques et mécanismes d"entraînement

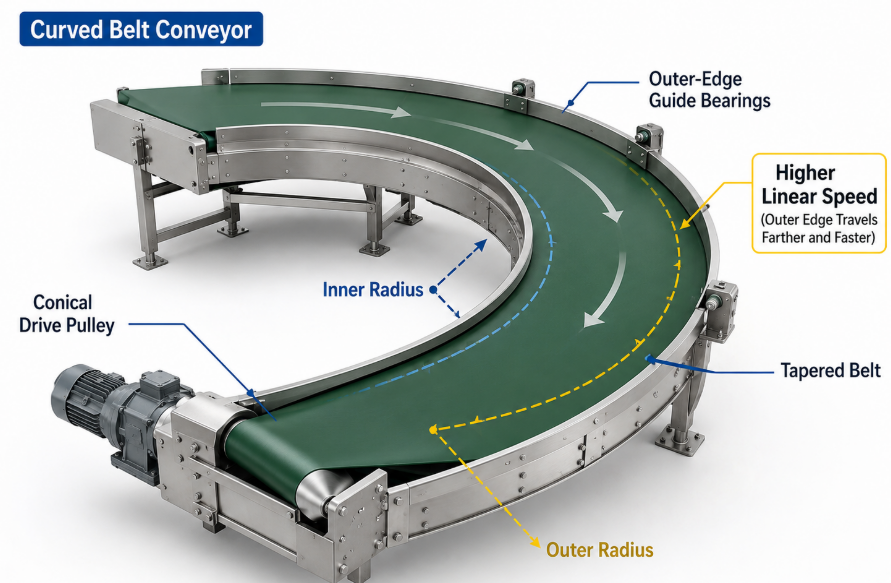

Un convoyeur à bande incurvée fonctionne en utilisant des rouleaux d"extrémité coniques spécialisés, des chaînes d"entraînement ou des roulements de guidage à bord extérieur et des courroies coniques de forme personnalisée pour transférer le couple mécanique uniformément sur un chemin courbe tout en atténuant la migration latérale de la courroie.

Le défi physique fondamental lié à l’entraînement d’une courroie dans une courbe est l’exigence de vitesse différentielle entre les rayons intérieur et extérieur. La circonférence extérieure d’une courbe est nettement plus longue que la circonférence intérieure. Pour maintenir une surface de bande lisse et uniforme sans flambage ni glissement, la vitesse linéaire au bord extérieur de la bande doit être supérieure à la vitesse au bord intérieur. Les rouleaux cylindriques standard ne peuvent pas atteindre ce gradient de vitesse car leur diamètre extérieur est constant sur toute leur longueur, ce qui entraînerait un glissement, un étirement inégal ou un regroupement de la courroie le long de la spire intérieure.

Pour résoudre cet écart cinématique, l"ingénierie moderne utilise des rouleaux d"extrémité coniques ou coniques. Étant donné que le diamètre d"un rouleau conique augmente progressivement du rayon intérieur au rayon extérieur, la vitesse de surface tangentielle évolue proportionnellement sur la face du rouleau. Cette conception répond aux exigences géométriques exactes du trajet incurvé de la bande, garantissant que chaque point sur la largeur de la bande se déplace à sa vitesse spatiale correspondante. Dans les systèmes à usage intensif ou à grande vitesse, les mécanismes d"entraînement positif, tels que les entraînements par chaîne à bord extérieur, les courroies de distribution spécialisées ou les roulements étanches de précision fonctionnant le long d"un rail de guidage périphérique, sont combinés à des poulies d"entraînement coniques pour contrecarrer les forces radiales. Lorsque la tension est appliquée, la force radiale tire automatiquement la courroie vers le centre de courbure ; le mécanisme de guidage externe retient physiquement la courroie, assurant un suivi stable sous de lourdes charges.

Dans les applications industrielles spécialisées, la répartition de la tension radiale détermine la longévité opérationnelle et la stabilité du système. Pourquoi un convoyeur à bande courbe est-il conçu avec des roulements de guidage sur le bord extérieur plutôt que de compter uniquement sur la tension de la bande ? Dans les installations de tri à grande vitesse, la tension centrale à elle seule entraîne une usure excessive des bords et une déformation de la bande au fil du temps. La conception d"un cadre rigide avec des rouleaux de guidage de précision le long de l"arc extérieur absorbe en toute sécurité les vecteurs de force radiale vers l"intérieur générés lors de l"accélération et du mouvement continu. Les centres logistiques européens, qui privilégient de faibles niveaux de bruit et des temps d"arrêt minimaux pour la maintenance, sélectionnent fréquemment des guides à roulements de précision scellés associés à des courroies synthétiques à haute résistance pour une exécution silencieuse et sans entretien sur des virages à 90 degrés et 180 degrés.

Optimisation spatiale et efficacité de la mise en page

L"intégration d"un convoyeur à bande incurvée dans l"aménagement d"une installation permet d"économiser jusqu"à 40 % de l"espace au sol utilisable en éliminant les retournements à angle droit en ligne droite et en utilisant des changements de direction à rayon serré.

Dans les configurations de manutention conventionnelles sans convoyeurs à bande incurvée, le changement de direction de déplacement nécessite généralement de faire fonctionner deux convoyeurs droits à un angle de 90 degrés l"un par rapport à l"autre, séparés par une table de transfert, un inverseur à roue escamotable ou un plateau tournant. Ces points de transfert mécaniques nécessitent une empreinte linéaire importante, créent des points de pincement dangereux et nécessitent un espace supplémentaire autour du périmètre pour les entraînements de moteur et les panneaux de commande. De plus, les transferts à angle droit forcent les produits à s"arrêter, à se déplacer ou à pivoter, ce qui crée de grands écarts entre les articles et exige des distances tampons de sécurité supplémentaires le long de la ligne de convoyeur.

En revanche, les convoyeurs à bande incurvée continue négocient des virages en douceur de 30, 45, 60, 90 jusqu"à 180 degrés dans un rayon de courbe compact et prévisible. Les installations peuvent acheminer les lignes de produits autour des colonnes structurelles du bâtiment, naviguer dans les coins étroits du bâtiment et relier les niveaux mezzanine sans sacrifier l"espace au sol. En contournant étroitement le chemin de production autour des éléments architecturaux existants, les gestionnaires d"installations peuvent récupérer un espace au sol précieux pour les équipements de fabrication, les établis d"assemblage ou les rayonnages de stockage de palettes.

Du point de vue de l'agencement opérationnel, pourquoi les équipes d'ingénierie préfèrent-elles le routage incurvé continu aux transferts pop-up modulaires ? Les entrepôts automatisés modernes fonctionnent selon des mesures strictes de densité de débit. Lorsque l’espace est contraint, chaque mètre carré dédié aux transferts en zone morte réduit la capacité de stockage ou l’espace d’assemblage. La mise en œuvre d'un compact convoyeur à bande incurvé permet aux installations de maximiser la longueur de la ligne dans des limites architecturales étroites tout en maintenant des vitesses de produit linéaires ininterrompues. Les centres de distribution européens, confrontés à des coûts immobiliers commerciaux élevés, donnent systématiquement la priorité aux convoyeurs incurvés à rayon intérieur étroit afin de maximiser l'utilisation de l'espace cubique sur les systèmes mezzanines à plusieurs niveaux.

Dynamique de charge et intégrité de l"orientation

Un convoyeur à bande incurvé préserve l"orientation et la stabilité des articles lors des changements de direction en éliminant les forces d"impact et les points de glissement associés aux unités de transfert mécanique.

Lorsque les objets transportés rencontrent des mécanismes de transfert traditionnels tels que des roues escamotables, des poussoirs à courroie croisée ou des plaques mortes par gravité, ils subissent de brusques changements de force multidirectionnels. Ces forces soudaines font glisser les cartons légers, faire basculer les emballages fragiles et faire tomber les articles dont le centre de gravité est élevé. De plus, les articles tournent souvent hors de leur orientation de lecture d"origine lors des transferts à angle droit, ce qui rend les lecteurs de codes-barres en aval ou les systèmes d"étiquetage automatisés inefficaces et nécessite l"intervention manuelle de l"opérateur pour réaligner les emballages.

Un convoyeur à bande incurvé fournit une surface de transport continue à haute friction qui soutient le colis tout au long de son trajet autour du virage. Étant donné que l"article reste stationnaire par rapport à la surface du tapis, les forces centrifuges sont silencieusement absorbées par le frottement statique entre le couvercle supérieur du tapis et la base du produit. Cette transition en douceur préserve parfaitement l’orientation du colis de l’entrée à la sortie. Les étiquettes à code-barres restent face aux angles de caméra corrects, les marchandises délicates sont protégées des chocs et les matériaux légers ne peuvent pas se déplacer du bord du convoyeur.

Pourquoi les intégrateurs de systèmes exigent-ils le maintien absolu de l’orientation du colis dans la logistique moderne ? Dans les centres de tri automatisés, les colis mal alignés déclenchent des échecs de numérisation et des recirculations du système, réduisant directement la capacité horaire unitaire. Les données clients réelles indiquent que la maintenance de l"orientation des colis est la mesure de performance la plus critique pour les installations de tri du commerce électronique. Pour répondre à ces exigences rigoureuses, les convoyeurs à bande courbe utilisent des surfaces de bande à haute friction personnalisées et une intégration précise du contrôle de vitesse, garantissant que même les articles non emballés ou irréguliers franchissent des virages serrés à des vitesses de ligne élevées sans déplacement.

Composants clés et spécifications structurelles

Les convoyeurs à bande incurvés industriels sont construits avec des composants structurels spécialisés conçus pour gérer les contraintes mécaniques multi-axiales, notamment la traction radiale, la tension de la courroie et les vitesses opérationnelles élevées.

La construction d"un convoyeur à bande incurvée fiable nécessite des composants usinés avec précision qui résistent à des charges vectorielles inégales. Les cadres de convoyeurs standard subissent une simple tension longitudinale, tandis que les cadres de convoyeurs incurvés doivent absorber les forces latérales continues qui tirent la bande vers l"intérieur vers le centre de l"arc. Les profils de cadre sont généralement découpés au laser à partir de profils en acier au carbone à haute résistance, en acier inoxydable ou en aluminium extrudé pour empêcher la flexion structurelle dans des conditions de charge utile complète.

Les poulies coniques forment l’interface mécanique principale. Usinées selon des angles de conicité précis correspondant aux rayons de braquage intérieur et extérieur, ces poulies assurent des vitesses de ligne synchronisées sur toute la largeur de la bande. Les lits de support situés sous la courroie utilisent des feuilles coulissantes en polyéthylène à poids moléculaire ultra-élevé (UHMW) ou des rangées de rouleaux à roulement à billes de précision pour réduire la chaleur de friction et la consommation d"énergie.

Pour un aperçu technique complet des variations structurelles et des critères de sélection dans les configurations de transport spécialisées, consultez notre guide détaillé sur les convoyeurs courbes..

Protocoles de maintenance et d"exploitation

L"entretien de routine d"un convoyeur à bande incurvée se concentre sur la surveillance des roulements de guidage du bord extérieur, l"inspection des paramètres de tension de la bande, la vérification de l"alignement des poulies coniques et la garantie de la propreté du lit coulissant.

Étant donné que les convoyeurs à bande courbe subissent des forces vectorielles radiales lors d"un fonctionnement continu, les routines de maintenance diffèrent légèrement de celles des convoyeurs droits standards. Le mécanisme de guidage du bord extérieur, qu"il soit constitué de roulements de précision, de guides de chaîne ou de billes de suivi, absorbe une force dynamique substantielle. Si les guides de suivi sont mal alignés ou usés, la tension de la courroie devient déséquilibrée, entraînant une usure prématurée des bords, un bruit de moteur élevé ou un contact avec le châssis.

Des inspections visuelles quotidiennes doivent confirmer que la bande se déplace en douceur le long de son arc désigné sans heurter les butées du guide de bord. Les protocoles d"entretien hebdomadaires nécessitent de nettoyer les débris de la surface du lit coulissant, car la poussière accumulée ou les corps étrangers augmentent la friction et l"accumulation de chaleur sous la courroie. Les contrôles mensuels doivent se concentrer sur la vérification de l"alignement de l"entraînement du moteur, la vérification des niveaux d"huile de la boîte de vitesses et la mesure de l"usure des roulements à l"aide de diagnostics de vibrations par ultrasons ou de contrôles manuels du jeu.

Conseil d'entretien du système : mesurez toujours la tension de la courroie à l'aide de tensiomètres spécialisés en trois points sur la largeur de la courroie (arc intérieur, centre et arc extérieur) pendant l'entretien préventif. Une tension inégale sur un convoyeur à bande incurvée provoque un étirement localisé de la courroie, accélère l'usure du guide de suivi et entraîne un glissement de la courroie sur la poulie d'entraînement conique.

Applications d"installations stratégiques

Les convoyeurs à bande courbe sont des composants essentiels dans les secteurs à haut débit, notamment la manutention des bagages dans les aéroports, les centres de traitement des commandes du commerce électronique, les usines automatisées de transformation des aliments et les opérations d"emballage.

Dans les systèmes de traitement des bagages dans les aéroports (BHS), la fiabilité est primordiale. Les bagages varient considérablement en termes de poids, de forme et de matériaux, allant des sacs polochons en tissu doux aux valises à coque rigide. Un convoyeur à bande incurvé transporte les bagages de manière transparente à travers les points de contrôle de sécurité, les virages serrés des terminaux et les carrousels de tri des bagages sans que les bagages ne se coincent, ne se retournent ou ne provoquent des blocages du système. La surface lisse et continue empêche les sangles lâches de s"accrocher, protégeant ainsi les bagages et les machines.

Dans les centres de distribution du commerce électronique, où transitent des milliers de petits colis, de sachets en polyéthylène et de boîtes en carton ondulé par heure, il est essentiel de maintenir des vitesses élevées et continues. Les transferts en ligne droite avec roues escamotables ont du mal à traiter les sacs en polyéthylène légers, qui se déforment ou s'accrochent souvent dans les espaces de transfert. La mise en œuvre d'un intégré convoyeur à bande incurvé permet aux installations de commerce électronique de maintenir des vitesses de ligne supérieures à 2,5 mètres par seconde autour de virages serrés à 90 degrés, en maintenant l'espacement des articles pour les équipements de tri automatisés.

Les lignes de transformation et d"emballage des aliments utilisent également des convoyeurs incurvés spécialisés construits avec des courroies en PU de qualité alimentaire et des cadres en acier inoxydable. Dans les opérations de boulangerie, les produits délicats tels que les pâtisseries non cuites, les biscuits ou les chocolats doivent passer d"un four à l"autre, d"un tunnel de refroidissement à une machine d"emballage sans altérer la présentation du produit ni causer de dommages physiques. Le mouvement de rotation doux d"un convoyeur à bande incurvé préserve l"intégrité du produit tout en maximisant la longueur du tunnel de refroidissement thermique dans des espaces d"installation compacts.

Pourquoi les concepteurs d"installations internationales insistent-ils sur des convoyeurs à bande incurvée conçus sur mesure pour les usines automatisées modernes ? Les solutions de convoyeurs standard disponibles dans le commerce imposent souvent des configurations de sol difficiles avec des parcours droits inutiles. Les convoyeurs courbes conçus sur mesure s"intègrent précisément dans les plans des installations existantes, éliminant les goulots d"étranglement, optimisant l"efficacité du transport et générant une rentabilité opérationnelle à long terme dans les chaînes d"approvisionnement mondiales.

Conclusion

Comprendre le fonctionnement d"un convoyeur à bande courbe révèle pourquoi il s"agit d"un investissement essentiel pour les installations de manutention modernes. En résolvant le défi cinématique des vitesses intérieures et extérieures différentielles grâce à des rouleaux coniques coniques de précision et des mécanismes de suivi des bords extérieurs guidés, les convoyeurs à bande incurvée offrent des changements de direction fluides et continus. L"intégration de ces systèmes élimine les zones mortes de transfert dangereuses, empêche le désalignement des articles, préserve l"intégrité des emballages fragiles et permet d"économiser jusqu"à 40 % de l"espace au sol de l"installation. Qu"ils fonctionnent dans des centres de tri de commerce électronique à grande vitesse, des terminaux à bagages d"aéroport ou des usines de transformation des aliments, les convoyeurs à bande incurvée optimisent le flux de travail, augmentent le débit horaire et fournissent une base fiable pour une infrastructure logistique automatisée.
