Dans le paysage moderne de la manutention et de la logistique, l’efficacité d’une installation est souvent mesurée par sa capacité à maximiser l’espace au sol et à maintenir un flux de produits fluide. Le convoyeur courbe s'est imposé comme une technologie fondamentale pour atteindre ces objectifs, offrant une solution sophistiquée pour changer la direction des marchandises sans interrompre le rythme de production. Qu'il s'agisse de produits alimentaires délicats, de pièces automobiles lourdes ou d'emballages de commerce électronique à grande vitesse, l'intégration d'un système de convoyeur incurvé garantit que le cheminement depuis la matière première jusqu'au produit fini est aussi rationalisé que possible.
Un convoyeur incurvé est un système mécanique essentiel conçu pour transporter des articles autour des coins, des obstacles ou dans des espaces restreints en changeant la direction du flux de matériaux, généralement à des angles de 45, 90 ou 180 degrés, tout en maintenant l'orientation et la stabilité du produit. Ces systèmes, y compris le convoyeur à bande incurvée et le convoyeur à rouleaux incurvés, sont utilisés dans diverses industries telles que la transformation des aliments, l'emballage pharmaceutique et la fabrication lourde pour optimiser l'agencement des installations et augmenter l'efficacité du débit.
Comprendre les nuances des différentes technologies de redirection est essentiel pour tout chef de projet ou ingénieur d'installation cherchant à mettre à niveau ses capacités d'automatisation. Alors qu'un convoyeur droit standard déplace les marchandises d'un point A à un point B, le convoyeur courbe gère la géométrie complexe d'un entrepôt ou d'une usine moderne. Cet article propose une exploration approfondie des différents types de systèmes courbes disponibles, de leurs avantages mécaniques spécifiques et de la manière dont ils peuvent être adaptés pour répondre aux exigences rigoureuses des normes industrielles mondiales.
Dans les sections suivantes, nous examinerons les spécifications techniques et les avantages d’application de quatre principaux types de convoyeurs directionnels. En comparant les conceptions d'angle compactes, les systèmes de rouleaux robustes et les variantes modulaires en plastique, vous obtiendrez les informations nécessaires pour sélectionner le matériel idéal pour vos besoins opérationnels spécifiques.
Convoyeur à bande incurvé d'angle compact
Convoyeurs courbes à rouleaux
Convoyeurs à bande courbes modulaires en plastique
Convoyeurs à chaîne flexibles à dessus plat
Le convoyeur à bande incurvé d'angle compact est une solution conçue avec précision pour faciliter les virages à rayon serré dans les environnements où l'espace au sol est limité, utilisant un système de poulies coniques spécialisé pour garantir que le convoyeur à bande incurvé maintient une tension et un suivi constants tout au long du virage.
Dans de nombreuses usines de fabrication à haute densité, le luxe d’un large rayon de braquage n’existe tout simplement pas. Le d'angle compact convoyeur à bande incurvé relève ce défi en utilisant un système d'entraînement conique. Contrairement aux convoyeurs standards où la bande peut se regrouper ou glisser vers l'extérieur lors d'un virage, ces unités compactes utilisent une bande qui est souvent plus large sur le rayon extérieur que sur l'intérieur. Cette géométrie, combinée à des rouleaux usinés avec précision, permet au convoyeur incurvé de maintenir un flux « véritable », ce qui signifie que le produit reste dans sa position relative exacte sur la bande sans tourner ni dériver.
D'un point de vue technique, la conception de ces systèmes vise à minimiser l'encombrement tout en maximisant la fiabilité. Le rayon intérieur d'un convoyeur à bande incurvé compact peut être considérablement plus petit que celui des modèles traditionnels, permettant souvent des virages à 90 degrés dans des espaces qui nécessiteraient autrement des transferts à angle droit complexes et coûteux. Cela les rend particulièrement populaires dans l'industrie électronique et les chaînes d'assemblage de précision où les petits composants doivent être redirigés sans mouvements brusques susceptibles de provoquer des dommages ou un désalignement.
La maintenance et la durabilité sont également des facteurs clés dans la conception détaillée de ces unités compactes. Étant donné que la courroie subit des vitesses différentielles sur toute sa largeur lors d'un virage, des matériaux de haute qualité sont utilisés pour éviter une usure prématurée. La plupart des systèmes comportent des bords renforcés et des guides de suivi positifs pour garantir que le convoyeur à bande incurvé ne « grimpe » pas sur les rails latéraux sous charge. En intégrant ces systèmes, les installations peuvent obtenir un flux continu qui contourne les colonnes structurelles ou autres machines, récupérant ainsi efficacement la superficie perdue.
| Fonctionnalité | Détail des spécifications |
| Angles communs | 45, 90 et 180 degrés |
| Capacité de charge | Usage léger à moyen (jusqu'à 50 kg/m) |
| Matériau typique de la courroie | Tissu enduit de PVC, PU ou silicone |
| Avantage clé | Rayon intérieur minimum pour des configurations peu encombrantes |

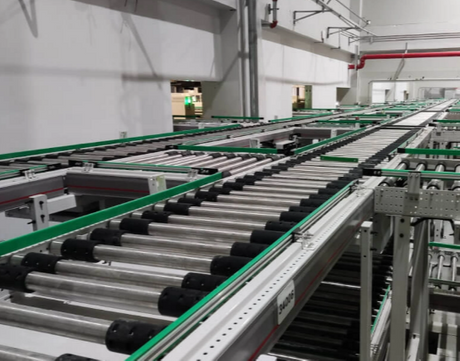

Un convoyeur courbe à rouleaux utilise une série de rouleaux coniques ou cylindriques disposés selon un motif radial pour déplacer des articles lourds ou volumineux autour d'une courbe, servant souvent de solution de convoyeur à rouleaux courbes robuste pour les palettes, les bacs et les gros cartons dans les centres de distribution.

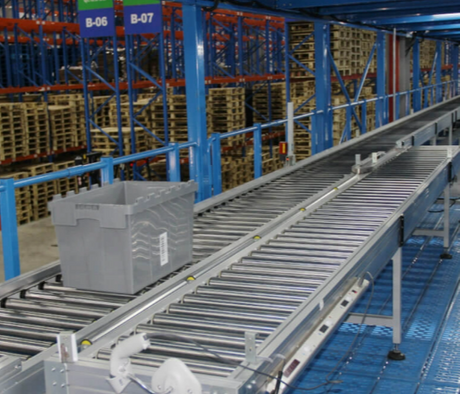

Le principe mécanique d'un convoyeur à rouleaux courbes est centré sur la réduction des frottements et la gestion de la force centrifuge. Pour les systèmes alimentés par gravité, les rouleaux sont souvent légèrement inclinés, permettant au poids du produit de l'entraîner dans le virage. Cependant, dans la plupart des applications industrielles, un convoyeur à rouleaux incurvés motorisé est préféré. Ceux-ci utilisent soit un entraînement par chaîne, soit un entraînement par courroie plate sous les rouleaux, soit des rouleaux motorisés individuels (MDR) pour garantir que le produit maintient une vitesse constante lors de sa transition dans la courbe.
L’un des aspects les plus critiques du convoyeur à rouleaux courbes est l’utilisation de rouleaux coniques. Dans une courbe, le bord extérieur du convoyeur couvre plus de distance que le bord intérieur. Si des rouleaux cylindriques droits étaient utilisés, le produit tenterait naturellement de se déplacer vers le rail extérieur, provoquant des frottements et des blocages potentiels. Les rouleaux coniques résolvent ce problème en ayant un diamètre plus grand à l'extérieur qu'à l'intérieur, ce qui compense naturellement la différence de vitesse et maintient l'emballage centré. Cela fait du convoyeur à rouleaux incurvés la référence en matière de logistique lourde et de manutention des bagages dans les aéroports.
De plus, la polyvalence du convoyeur à rouleaux courbes lui permet d'être intégré dans des systèmes complexes de « contrôle de zone ». En utilisant des capteurs le long de la courbe, le convoyeur peut accumuler des produits ou rythmer le flux pour éviter les collisions. Ce niveau de contrôle est essentiel dans les centres de traitement des commandes de commerce électronique à volume élevé, où des milliers de colis de tailles et de poids variés doivent parcourir un labyrinthe de virages toutes les heures. La construction robuste de ces systèmes garantit qu'ils peuvent supporter les impacts élevés et les vibrations constantes associés aux opérations 24h/24 et 7j/7.
Les convoyeurs à bande courbes modulaires en plastique se composent de segments en plastique imbriqués qui fournissent une surface de convoyeur à bande incurvée de haute résistance de qualité alimentaire, capable de gérer des chemins droits et courbes en un seul passage continu.
L'introduction des bandes modulaires en plastique a révolutionné l' industrie des convoyeurs courbes en combinant la flexibilité des bandes en tissu avec la durabilité des plastiques durs. Ces systèmes sont construits à partir de modules individuels reliés entre eux par des axes de charnière. Cette conception permet au convoyeur à bande incurvé d'effectuer des virages latéraux flexibles tout en conservant une incroyable résistance à la traction. Étant donné que la courroie est entraînée positivement par des pignons plutôt que par des poulies à friction, il n'y a aucun risque de glissement de la courroie, même lorsque le convoyeur courbe transporte de lourdes charges ou fonctionne dans des environnements humides et huileux courants dans la transformation des aliments.
En termes d’hygiène et d’entretien, le convoyeur modulaire à bande courbe est inégalé. Les matières plastiques (telles que le polypropylène, le polyéthylène ou l'acétal) résistent à de nombreux produits chimiques et peuvent être facilement désinfectées. Si une section de la courroie est endommagée, seuls les modules concernés doivent être remplacés, plutôt que la totalité de la courroie. Cela réduit considérablement les temps d’arrêt et le coût total de possession. La structure à grille ouverte de nombreuses bandes modulaires permet également la circulation de l'air ou le drainage, ce qui rend ce type spécifique de convoyeur incurvé idéal pour refroidir le pain ou laver les légumes pendant le transport.
Lors de la conception d'un système avec un convoyeur à bande incurvée modulaire , les ingénieurs examinent souvent le facteur d'effondrement de la bande. Cela fait référence à la force avec laquelle les modules peuvent se comprimer à l'intérieur du virage. Les modules modernes hautes performances permettent des rayons de braquage extrêmement serrés, ce qui facilite la création de « courbes en S » ou d'ascenseurs en spirale compacts. La capacité d'un seul convoyeur incurvé à se déplacer horizontalement et verticalement tout en tournant fait des bandes plastiques modulaires un choix polyvalent pour les environnements d'usine complexes à plusieurs niveaux.
Positive Drive : aucun glissement, même sous de lourdes charges.
Durabilité : Haute résistance aux chocs et à l’abrasion.
Maintenance : Remplacement rapide des maillons individuels.
Hygiène : matériaux approuvés par la FDA/USDA pour le contact alimentaire.
Les convoyeurs à chaîne flexibles à dessus plat utilisent une chaîne étroite et à haute résistance en plastique ou en acier inoxydable pour créer un convoyeur incurvé capable de parcourir des virages horizontaux et verticaux serrés, fréquemment utilisés dans les lignes d'embouteillage, de mise en conserve et pharmaceutiques.
Le chaîne à plateau plat convoyeur courbe à est le spécialiste du monde de l'emballage. Il se compose d'une série de lattes ou de « plaques supérieures » fixées à une base de chaîne à rouleaux. Cette construction permet au convoyeur d'être incroyablement étroit tout en conservant la capacité de se faufiler dans des environnements de production complexes. Contrairement à un large convoyeur à bande incurvée , la chaîne à dessus plat est conçue pour le transport de produits en une seule file. C'est le choix principal pour déplacer des bouteilles, des canettes et des petits conteneurs où la stabilité est primordiale et où l'encombrement doit être réduit au minimum absolu.
La beauté technique du convoyeur incurvé à dessus plat réside dans sa capacité à gérer des transitions à grande vitesse. Étant donné que la chaîne est guidée sur une piste de précision, elle peut maintenir des vitesses élevées tout au long d'un virage à 90 degrés sans que le produit ne bascule. Ceci est essentiel dans l’industrie des boissons, où les lignes de remplissage peuvent fonctionner à des vitesses supérieures à 1 000 unités par minute. La surface à faible friction de la chaîne permet également une accumulation de « contre-pression », où la chaîne continue de fonctionner sous les produits si la ligne s'arrête en aval, évitant ainsi d'endommager les marchandises.
Au-delà des simples virages horizontaux, ces systèmes flexibles peuvent également intégrer des pentes et des déclins verticaux dans le même parcours. Cette capacité de mouvement « 3D » signifie qu'un seul convoyeur incurvé peut transporter un produit depuis une remplisseuse au sol jusqu'à une étiqueteuse montée au plafond. Les chenilles peuvent être en plastique autolubrifiant ou en acier inoxydable, selon que l'environnement est sec ou nécessite des lavages importants. Pour les industries exigeant une précision maximale et une perte de produit minimale, la version à chaîne plate d'un convoyeur courbe est un atout indispensable.
Le choix d'un convoyeur courbe est une décision critique qui a un impact sur le débit, la sécurité et l'évolutivité d'une opération industrielle. Des conceptions peu encombrantes du convoyeur à bande incurvé compact à la fiabilité robuste du convoyeur à rouleaux incurvés , chaque système offre des avantages spécifiques adaptés aux différents types de produits et conditions environnementales. Les systèmes modulaires de chaînes en plastique et à dessus plat élargissent encore ces possibilités, offrant des options hygiéniques et à grande vitesse pour les industries spécialisées comme l'alimentation et les produits pharmaceutiques.
En comprenant les exigences techniques, telles que le rayon de braquage, la capacité de charge et le suivi des bandes, les responsables des installations peuvent mettre en œuvre une stratégie de convoyeur courbe qui élimine les goulots d'étranglement et optimise le flux. À mesure que l’automatisation continue d’évoluer, ces systèmes directionnels resteront essentiels dans la quête d’un atelier d’usine parfaitement efficace.
