Un convoyeur à rouleaux incurvés est la solution idéale pour les applications de manutention d"unités car il permet un flux de produit fluide et continu à travers les virages, les changements de direction et les schémas d"acheminement complexes sans sacrifier la vitesse ou la stabilité du produit.
En intégrant ces systèmes, les entreprises peuvent transformer des plans d"étage statiques en réseaux logistiques dynamiques. Que vous gériez l"expédition de petits colis ou de charges palettisées plus importantes, il est essentiel de comprendre comment sélectionner et mettre en œuvre ces systèmes pour maximiser l"efficacité. Cet article explorera les nuances techniques, les avantages et les considérations de conception nécessaires pour optimiser le flux de manutention des matériaux de votre installation à l"aide de solutions de transport hautes performances.
Section | Résumé |
Comprendre les convoyeurs à rouleaux courbes | Explique la mécanique fondamentale, la conception et le but de ces unités dans la logistique moderne. |
Avantages clés pour la manutention des unités | Détaille les gains d’efficacité, l’optimisation de l’espace et les améliorations opérationnelles apportées par ces systèmes. |
Considérations et spécifications de conception | Met en évidence les facteurs techniques critiques tels que le rayon de braquage, la capacité de charge et la sélection des matériaux pour la longévité. |
Meilleures pratiques d’entretien et de longévité | Décrit les mesures proactives pour garantir la fiabilité du système et minimiser les temps d"arrêt dans les environnements à fort trafic. |
Choisir le bon système | Fournit un cadre pour évaluer les exigences techniques afin de choisir le matériel de transport le mieux adapté. |

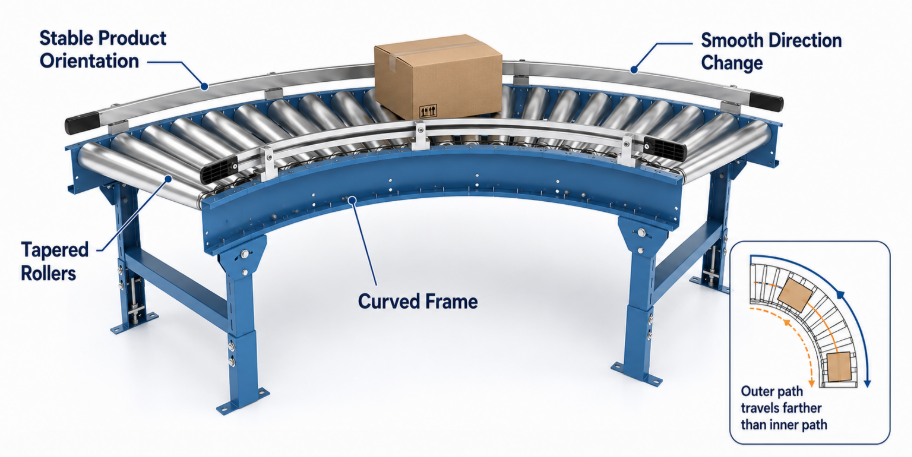

Les convoyeurs à rouleaux courbes sont des unités de manutention spécialisées conçues pour changer la direction des marchandises en transit en utilisant des rouleaux coniques ou des rouleaux cylindriques alignés avec précision montés sur un cadre incurvé, garantissant que les produits conservent leur orientation et leur stabilité tout au long du virage.
Ces systèmes constituent l’épine dorsale du transport non linéaire au sein d’installations automatisées. Contrairement aux convoyeurs droits qui occupent des chemins fixes, ces modules incurvés permettent aux concepteurs de naviguer autour des colonnes structurelles, d'optimiser l'empreinte au sol des zones de tri et de créer des postes de travail ergonomiques. En utilisant un convoyeur à rouleaux incurvés durable , les gestionnaires d'installations peuvent garantir que les marchandises se déplacent de manière fluide sur des angles de 45, 90 ou même 180 degrés sans se coincer ni perdre leur suivi.
Le principe mécanique de ces systèmes repose sur la variation de la vitesse de surface. Lorsqu"un colis se déplace le long d"une courbe, le bord extérieur du colis doit parcourir une distance plus longue que le bord intérieur dans le même laps de temps. Les rouleaux coniques compensent cela en fournissant une vitesse de surface plus rapide sur le diamètre extérieur par rapport à l"intérieur, guidant ainsi efficacement l"emballage tout au long du virage. Cela garantit que le produit reste à l"équerre par rapport au châssis du convoyeur, évitant ainsi toute inclinaison pouvant entraîner des pannes ou des arrêts du système.
De plus, ces systèmes sont hautement adaptables à différents profils de charge. Qu"il s"agisse de la manipulation de sacs en polyéthylène légers ou de cartons lourds, l"ingénierie des rouleaux et du mécanisme d"entraînement, utilisant souvent des chaînes, des courroies ou des joints toriques, est calibrée pour maintenir un mouvement constant. À mesure que les exigences logistiques évoluent, la possibilité de reconfigurer ces courbes permet une gestion agile des installations, garantissant que le débit reste cohérent quelles que soient les contraintes physiques de l"installation.
Les principaux avantages de la mise en œuvre de ces systèmes comprennent une utilisation spatiale supérieure, une réduction de la manutention manuelle des matériaux, une précision de tri améliorée et la capacité de maintenir un débit continu à grande vitesse dans des espaces au sol limités.
Lorsque vous intégrez un convoyeur incurvé sur mesure , vous débloquez essentiellement la possibilité de concevoir un flux de travail adapté au bâtiment, plutôt que de forcer le bâtiment à s'adapter au flux de travail. Cette flexibilité est vitale dans les centres de distribution urbains où la superficie en pieds carrés est limitée. En utilisant l'espace vertical et les virages à rayon serré, les installations peuvent doubler leur capacité de routage dans la même empreinte.
Au-delà de l’espace, ces convoyeurs améliorent considérablement la cohérence opérationnelle. Voici les principaux avantages :
Débit accru : en automatisant la transition entre les zones, ces systèmes éliminent les goulots d"étranglement souvent rencontrés aux points de transfert manuel.
Prévention des dommages : des transitions fluides dans les virages réduisent les forces d"impact sur les produits fragiles, préservant ainsi l"intégrité de l"emballage.
Sécurité opérationnelle : l"automatisation du mouvement des marchandises dans les coins élimine le besoin pour le personnel de repositionner manuellement les articles, réduisant ainsi les microtraumatismes répétés.
Flexibilité d"acheminement : les systèmes peuvent être intégrés dans des lignes existantes, permettant la création de circuits en boucle ou de chemins de distribution complexes.
La comparaison des données montre que les installations utilisant des courbes de transport avancées connaissent une réduction de 25 % des erreurs de tri par rapport à celles qui s"appuient sur un tri manuel ou des goulottes à angle fixe. En gardant l"unité centrée sur les rouleaux, ces systèmes garantissent que le code-barres ou l"étiquette restent correctement orientés pour les équipements de numérisation suspendus, ce qui est essentiel pour les processus de tri automatisés à grande vitesse.
Une conception efficace de ces systèmes nécessite une analyse minutieuse des dimensions du produit, de son poids, du rayon de braquage et de la vitesse de la bande pour garantir que les forces centrifuges exercées lors d"un virage ne compromettent pas la stabilité de l"emballage.
Lors de la planification d'une disposition, les ingénieurs doivent tenir compte de la relation entre le rayon intérieur et la taille du produit. Si le rayon est trop étroit pour le produit manipulé, l'article peut dépasser des bords ou s'incliner, entraînant des bourrages. Un de haute qualité système de convoyeur à rouleaux courbés de précision doit être sélectionné en fonction des exigences de charge spécifiques.
Plusieurs spécifications techniques doivent être évaluées lors de la phase de passation des marchés :
Spécification | Importance |
Rayon de braquage | Détermine l’encombrement au sol et la capacité à gérer des longueurs de produits spécifiques. |
Cône du rouleau | Critique pour maintenir l’orientation du package ; doit être adapté à la vitesse de la ligne. |
Capacité de charge | Définit l"intégrité structurelle des rouleaux et du châssis pour éviter toute flexion sous de lourdes charges. |
Matériau de surface | Les options comme l"acier, le plastique ou le PVC dépendent de la fragilité du produit et des conditions environnementales. |
De plus, le mécanisme d’entraînement est une considération vitale. Pour les applications à grande vitesse, les courbes entraînées par un arbre linéaire ou une courroie fournissent le couple nécessaire pour maintenir le mouvement des produits en douceur. Dans les systèmes d"accumulation sans pression, des rouleaux segmentés permettent au convoyeur d"arrêter les articles sans qu"ils ne se touchent, ce qui est essentiel pour protéger les marchandises délicates avant leur entrée dans une zone de tri.
L"entretien des systèmes de convoyeurs courbes nécessite un calendrier proactif axé sur l"alignement des rouleaux, la lubrification des roulements et l"inspection des composants d"entraînement, car ces zones subissent le niveau de contrainte mécanique le plus élevé au cours des opérations quotidiennes.
Étant donné que ces unités supportent les contraintes liées aux changements de direction, elles sont soumises à plus d’usure que les sections droites. La mise en œuvre d'une solution fiable de convoyeur à rouleaux courbes n'est que la première étape ; le maintenir opérationnel nécessite un programme de maintenance rigoureux.
Les principales stratégies de maintenance comprennent :
Vérifications régulières de l"alignement : assurez-vous que tous les rouleaux sont parfaitement d"équerre par rapport au cadre pour éviter une usure inégale ou des problèmes de suivi de la courroie.
Protocoles de lubrification : si vous utilisez des systèmes entraînés par chaîne, assurez-vous que les chaînes sont nettoyées et lubrifiées conformément au calendrier du fabricant pour éviter l"accumulation de friction.
Calibrage du capteur : vérifiez que les photo-yeux et les capteurs d"accumulation sont propres et correctement alignés pour garantir des transferts fluides entre les sections.
Enlèvement des débris : les petits débris peuvent facilement se coincer entre les rouleaux dans une section incurvée, ce qui peut provoquer une contrainte sur le moteur ou une panne de composant.
En effectuant des audits trimestriels des courroies ou des chaînes d"entraînement et en surveillant l"intensité du moteur, les équipes de maintenance peuvent identifier les points de défaillance potentiels avant qu"ils n"entraînent un temps d"arrêt du système. Une gestion proactive garantit que les avantages du haut débit de votre réseau de convoyeurs ne sont pas perdus en raison d"interruptions inattendues.
Choisir le bon équipement de convoyage est une décision stratégique qui a un impact sur le retour sur investissement à long terme de vos opérations logistiques. Même si le prix est toujours un facteur, la qualité de l"ingénierie et la précision de l"assemblage des rouleaux jouent un rôle plus important dans le coût total de possession.
Pour sélectionner le bon système, évaluez les besoins spécifiques de votre installation :
Analysez votre gamme de produits : déplacez-vous des boîtes en carton uniformes ou manipulez-vous une large gamme de tailles irrégulières ?
Tenez compte des facteurs environnementaux : l"installation présente-t-elle des niveaux d"humidité ou de poussière élevés ? Ceux-ci peuvent nécessiter des roulements étanches ou des finitions en acier inoxydable.
Pérennisez votre aménagement : assurez-vous que les courbes que vous choisissez sont modulaires et compatibles avec les extensions futures de vos zones de tri ou d"emballage.
En fin de compte, un système de convoyeur bien conçu constitue l’artère de votre entrepôt. En investissant dans du matériel de haute qualité et en adhérant à des protocoles de maintenance stricts, vous créez une installation qui est non seulement efficace aujourd"hui, mais également capable d"évoluer avec les demandes futures de votre marché.
En résumé, les convoyeurs à rouleaux courbes sont indispensables pour les applications modernes de manutention d"unités. En tirant parti des principes physiques des rouleaux coniques pour gérer la trajectoire des marchandises, ces systèmes résolvent le double défi de l"espace limité et du besoin d"un débit à grande vitesse. De la planification minutieuse de la conception à la maintenance rigoureuse, la mise en œuvre de ces convoyeurs facilite un flux de travail transparent et automatisé qui réduit considérablement le travail manuel et améliore la précision du tri. À mesure que votre installation se développe, donner la priorité à la qualité et à la flexibilité de configuration garantira que votre infrastructure de manutention reste un avantage concurrentiel.
